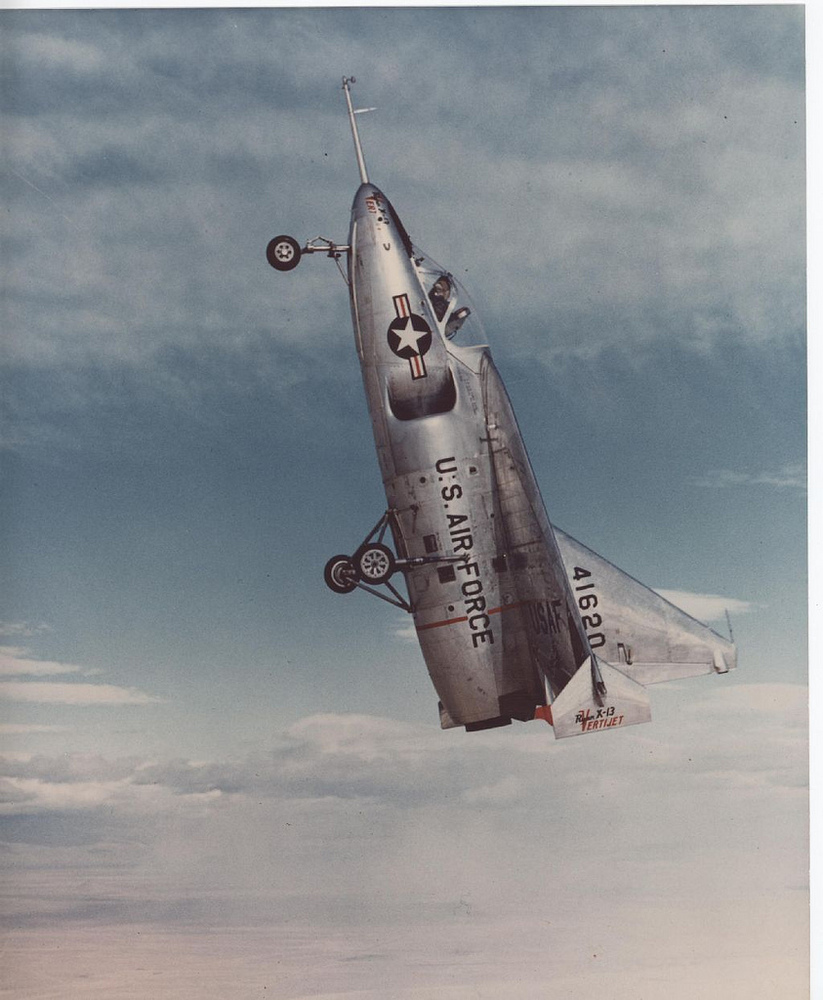

El sábado, 10 de diciembre de 1955, Pete Girard, jefe de pilotos de prueba en Ryan Aeronautics, toma asiento en un rechoncho monoreactor, sujeto a un tren de aterrizaje provisional, y realiza el primer vuelo del Ryan X-13 Vertijet (Modelo 69 para Ryan). El despegue y aterrizaje se efectuaron de forma clásica, con el fin de evaluar el comportamiento del avión en actitudes de vuelo normales. Posteriormente siguieron transiciones a posición vertical y vuelta a vertical. Girard realiza el primer despegue y aterrizaje vertical el 28 de mayo de 1956, el mismo día en que el segundo X-13 realiza su primer vuelo.

Estas pruebas se producen dentro de un ambiente de euforia entre los distintos fabricantes, todos ellos empeñados en diseños diversos para lograr el VTOL que liberase a los militares de la dependencia de las grandes bases militares. Pero esto no sería de esta manera. A 65 años vista, seguimos dependiendo de las bases y las cesiones necesarias para un avión VTOL han sido más complejas de lo previsto.

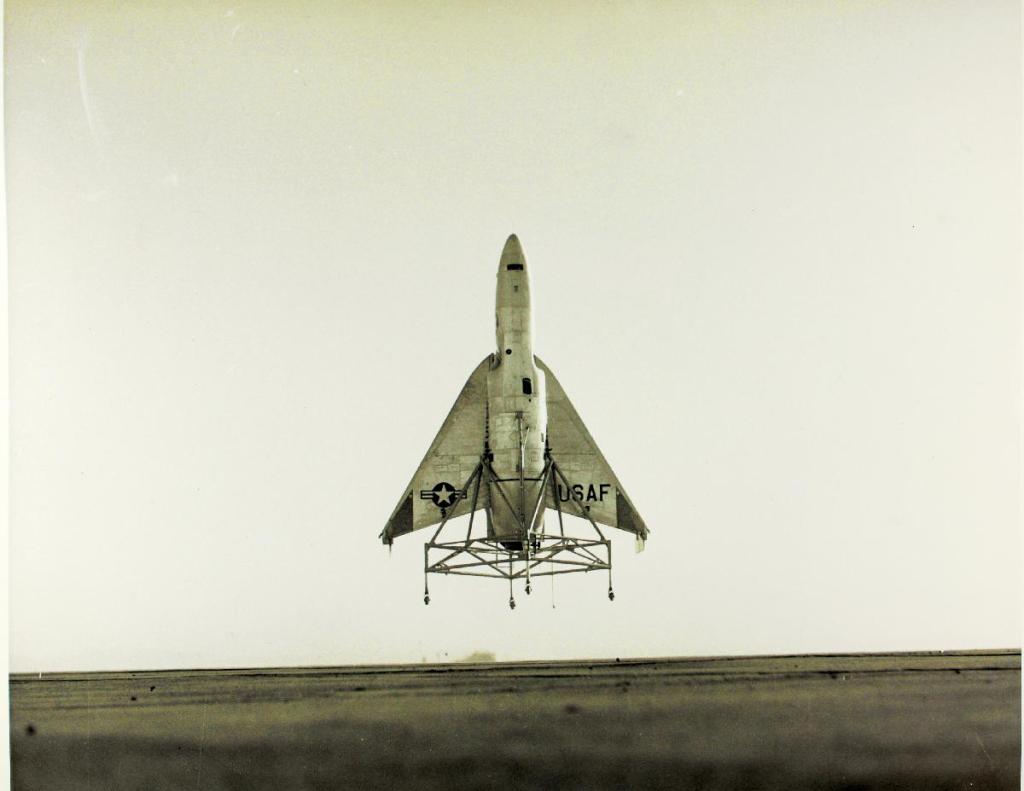

Los ensayos de despegue y aterrizaje verticales, utilizaron otro sistema provisional, para evitar daños en la tobera.

Ryan Aeronautics comienza a interesarse por el despegue vertical inmediatamente después de la segunda guerra mundial. El Ryan FR-1 de propulsión mixta ofrecía un ratio de empuje superior a 1 con poca cantidad de combustible, y los ingenieros pensaron que podía ser capaz de despegar verticalmente. La Marina se interesó y otorgó un contrato para el estudio de un reactor lanzado verticalmente. Formaba además parte de un programa para producir submarinos equipados con aviones VTOL.

Banco de pruebas para todos los elementos de control

Ryan fabrico un banco de pruebas y un banco volante en 1951, pero terminó por cerrar el contrato. En 1953 la fuerza aérea contrata a Ryan para desarrollar un reactor de despegue vertical, que terminará siendo el X-13. El avión se asentaba en su cola y dependía de controles de chorro en la punta de las alas, y empuje del motor vectorizado para controlar el cabeceo del aparato. Las alas en delta también estaban equipadas con elevones y timón móvil para el control en vuelo horizontal.

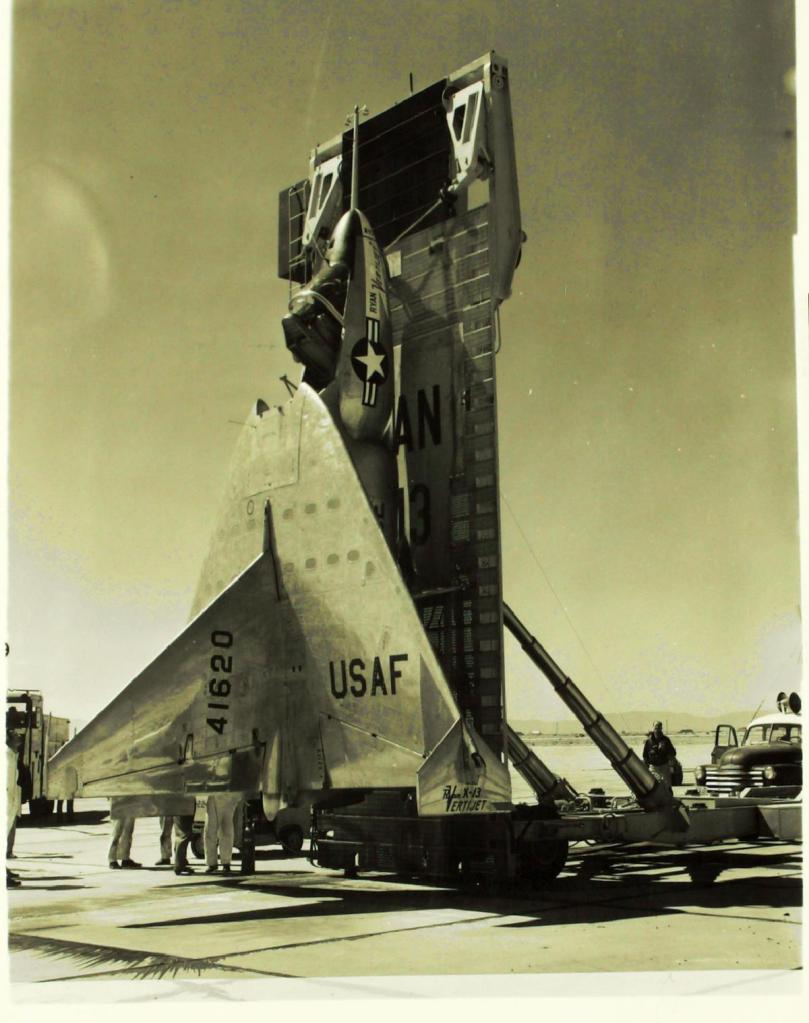

El X-13 fue diseñado por equipo liderado por Curtiss Bates, y la Sección Técnica de Ryan se encargó de diseñar un trailer especial, con capacidad de inclinarse 90 grados, de forma que pudiese lanzar y recoger al X-13 en sus despegues y aterrizajes. El primer ciclo completo desde el trailer se realizó en la Base Edwards dela fuerza aérea el 11 de abril de 1957. A pesar de este logro, la operación era especialmente complicada, sobre todo a la hora de aterrizar. El piloto carecía de visión sobre la zona de aterrizaje, lo que hacía indispensable ayuda constante desde tierra.

A pesar de sus deficiencias, los dos X-13 construidos demostraron que las transiciones y la operación eran posibles, aunque el concepto de “Tail Sitter”, no era el más adecuado. El motor de empuje vectorial, luego utilizado con éxito por los Kestrel y Harrier, comenzó con este programa su desarrollo, al igual de los controles por chorro de aire en los extremos de las alas, luego utilizados por los VSTOL que entraron en servicio. Aunque Ryan presentó diversos proyectos derivados de la experiencia del X-13, ninguno de ellos vió la luz, más allá de propuestas en papel o maquetas.

Uno de los conceptos propuestos por Ryan, basados en la experiencia del X-13.
