Blackburn B-7, nacido viejo

1434637723249

El 28 de noviembre de 1934 realiza su primer vuelo el Blackburn B.7, un biplano monomotor de bombardeo ligero, tanto diurno como nocturno, bombardeo en picado y observación, que competía por sustituir a los Westland Wapiti y Fairey Gordon. Este posible contrato, ligado a la especificación G.4/31, suscitó el interés de ocho fabricantes, y todos ellos fabricaron prototipos.

1434637723746

El B.7 fue fabricado en la misma línea de producción que el Blackburn Shark, y tenía mucho en común con este último. Entre estas características, una utilización mucho menor de los refuerzos entre alas, que no se plegaban, como lo hacían en el Shark, y una mayor superficie de sustentación, que le permitía una mayor carga útil. Con el torpedero compartía el mismo fuselaje y el tren de aterrizaje.

1434637723496

También eran similares la acomodación, equipo y armamento, así como el motor, un Armstrong Siddeley Tiger IV de 700 caballos. Los vuelos de evaluación se prolongaron hasta octubre de 1935. En ese momento, era un avión anticuado, respondiendo a una especificación que ya tenía 4 años, por lo que ni el B-7 ni ninguno de sus competidores logró contrato alguno. El B-7 fue desguazado poco después.

Blackburn_Shark_MIKAN_3581010 (1) Blackburn Shark. El B-7 tomaba muchos elemento prestados de este biplano.

R-100, el último gran dirigible británico

hwui9agqzrry

Hace hoy 90 años, el 16 de diciembre de 1929, volaba por primera vez el R-100, último de los grandes dirigibles británicos. Fabricado por Airship Guarantee Company, una filial de Vickers-Armstrong, fue diseñado por el prestigioso Barnes Wallis, luego famoso por sus estructuras geodésicas y sus bobas saltantes. Ballis comenzó a diseñar en este dirigible un armazón que luego sería la base de sus estructuras geodésicas, aplicadas a los Vickers Wellesley, Wellington y Windsor, entre otros. El R-100 formaba parte de un programa del ministerio británico de transporte para lograr la conexión con lugares lejanos del imperio por vía aérea.

R100_front_mast

La fabricación del dirigible, que comenzó en 1925, atravesó muchos problemas, y como el contrato era a precio fijo, Vickers se dio cuenta desde muy temprano que la aventura le costaría dinero, por lo que implementó muchas medidas de ahorro, que causaron muchas dificultades.

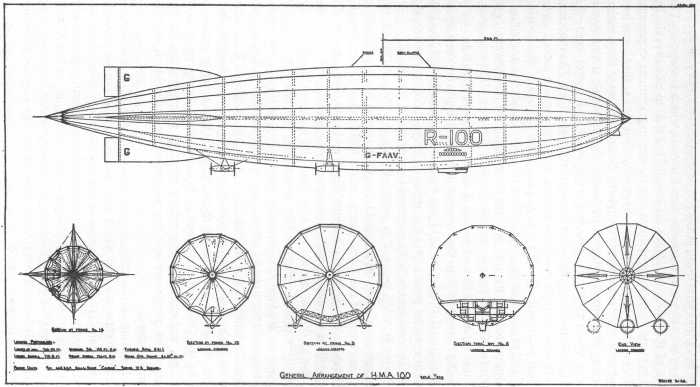

pursuit

La estructura del dirigible pesaba poco más de 100 toneladas, y una vez lleno de hidrógeno (156.000 metros cúbicos), tenía una capacidad de elevación de más de 150 toneladas, por lo que excluyendo los equipos que debía acarrear y la tripulación, podía levantar una carga de pago de unas 33 toneladas. Estaba propulsado por seis motores Rolls-Royce Condor, especialmente acondicionados para trabajar durante largos periodos de tiempo.

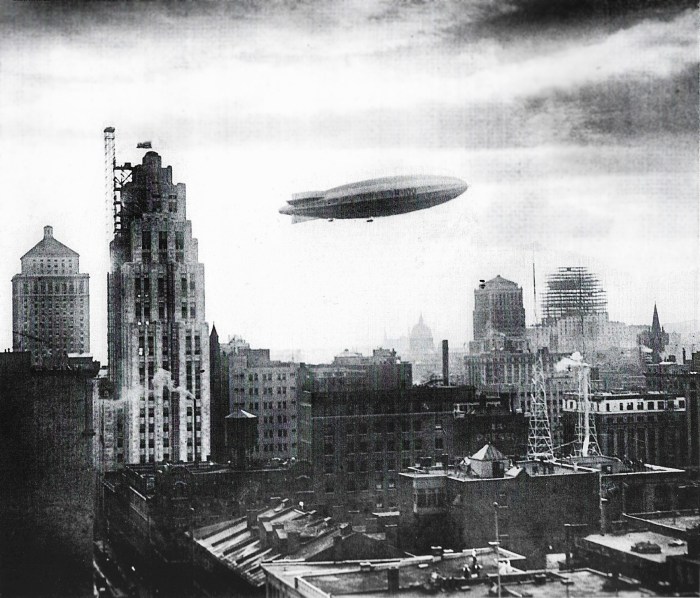

R-100_-_Montreal_1930 Sobre el cielo de Montreal.

El 29 de julio de 1930, el R-100 comenzó un viaje a Canadá, con el fin de demostrar que estaba capacitado para realizar el trabajo para el que fue diseñado. El vuelo duró poco más de 78 horas, en un trayecto de 5.300 kilómetros, a una velocidad media de 68 km/h, que lo llevó hasta Quebec, cerca de Montreal. El recibimiento fue apoteósico, y más de 100.000 personas visitaron el dirigible. El 13 de agosto comenzó su vuelo de vuelta, que duró 57 horas y media.

R100_Howden_Cons Construcción del R-100, con la estructura suspendida del techo del hangar. Obsérvese el tamaño de los trabajadores.

El R-100 y el R-101 eran rivales, y se considera que el primero era superior. Ciertos historiadores consideran que el éxito del vuelo a Canadá del R-100 obligó a los responsables del R-101 a intentar el vuelo a India en octubre, y que terminó en tragedia, al perderse el dirigible en Francia junto a toda su tripulación. Este accidente también afectó al R-100, que recibió la prohibición de volar. La tecnología británica no podía competir con la alemana en este terreno. El R-100 fue desguazado en noviembre de 1931.

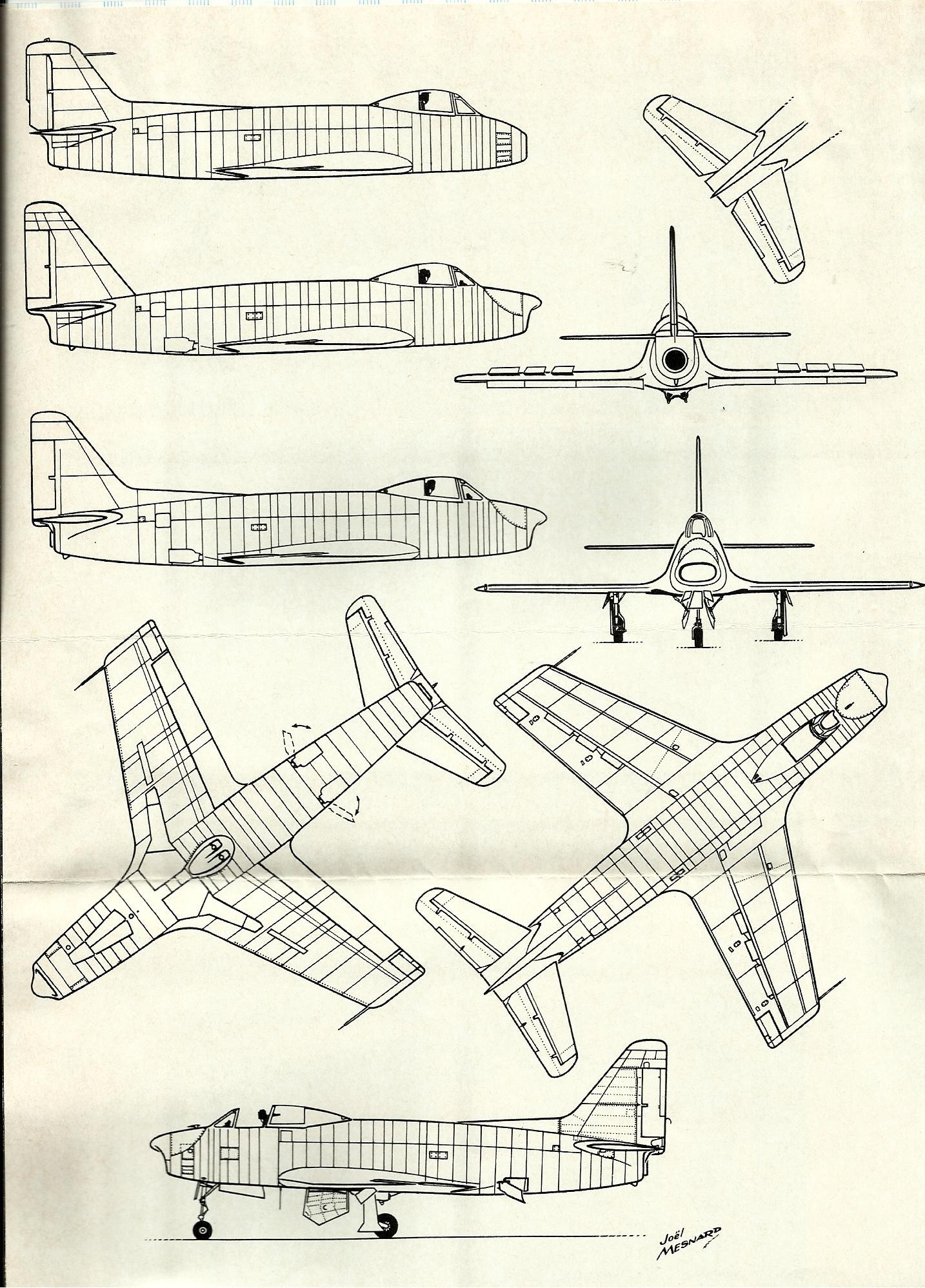

Nord 2200, prototipo de caza embarcado

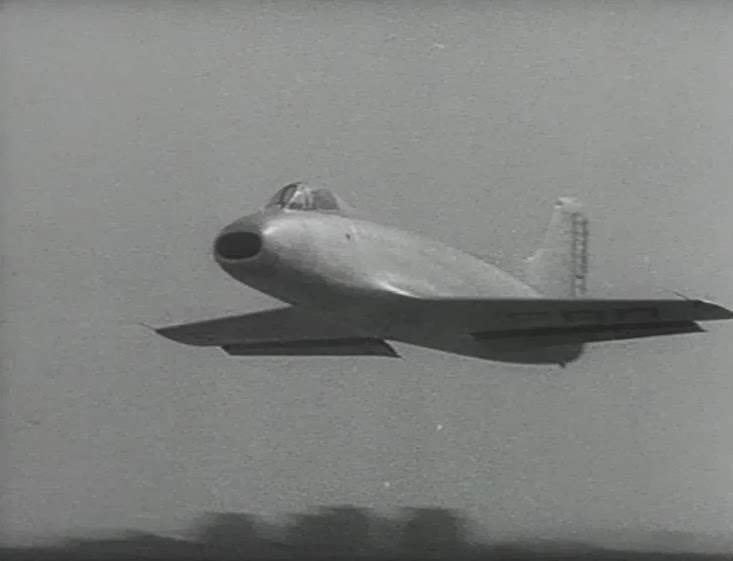

El 16 de diciembre de 1949, en Melun-Villaroche, Claude Chautemps, piloto de pruebas de Nord, hacía despegar por primera vez el Nord 2200, un prototipo de caza embarcado, propulsado por un reactor Rolls-Royce Nene, fabricado bajo licencia por Hispano Suiza. Este avión era el tercer prototipo en una competición lanzada por la marina francesa en 1946 para proveerse de un caza embarcado nacional. Competía contra el Arsenal VG90 (https://shapingupfutures.net/2019/09/26/el-arsenal-vg-90-un-pesimo-prototipo-frances/) y el SNCA NC 1080 (https://shapingupfutures.net/2019/07/29/el-nc-1080-volaba-el-29-de-julio-de-1949/).

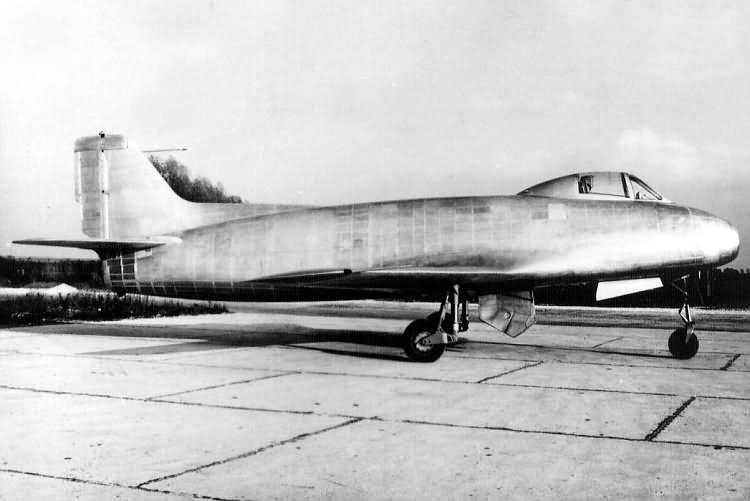

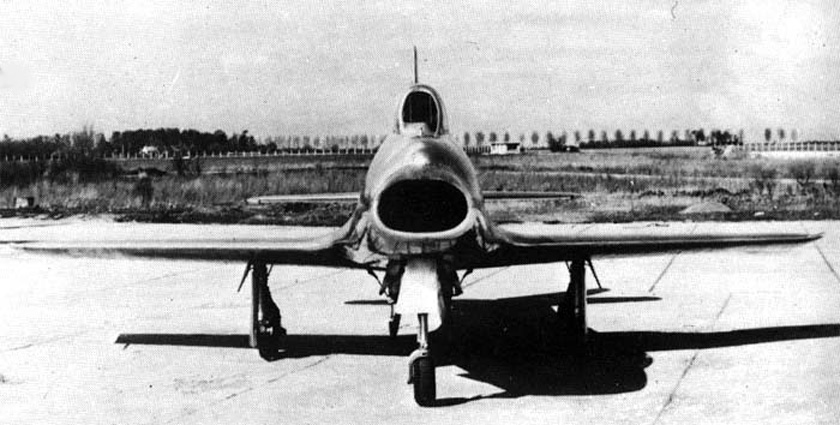

Recien salido de fabrica, sin marcas ni identificación.

El Nord 2200 sólo se construyó en un ejemplar. No incorporaba el sistema de plegado de alas ni el armamento, y mostraba una clara necesidad de un motor con más potencia, aunque sus características de vuelo fueron consideradas aceptables. El avión tenía una toma de aire frontal, y alas con una moderada flecha de 24 grados. El 24 de julio de 1950 resultó dañado por un incendio, y se ordenó su reconstrucción.

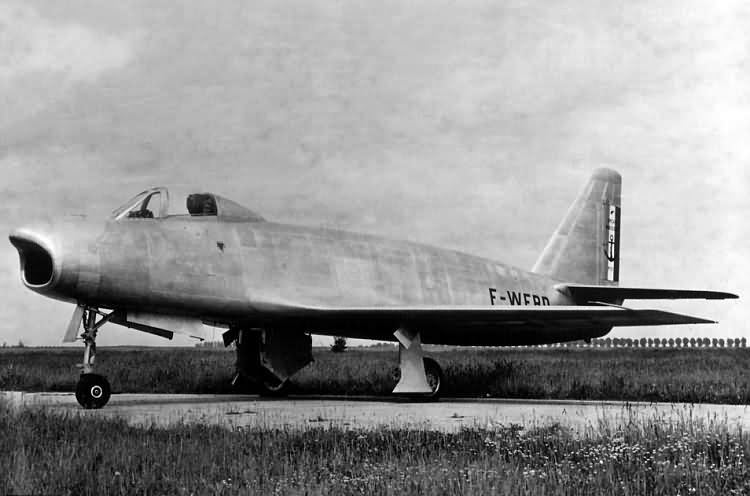

Con las modificacionen en morro y empenaje de cola.

El avión, que había sido diseñado por equipo a las órdenes de Buret, fue reconstruido con algunas mejoras, entre las que se encontraba un empenaje más alto y un morro preparado para recibir un radar. El avión ya no tenía opciones para conseguir ningún contrato, y las autoridades francesas ya habían declarado su preferencia por el modelo Arsenal.

La utilización del 2200 se limitó a servir como banco de pruebas para servocomandos y diversos equipos, así como para efectuar ensayos de despegue asistido con cohetes JATO. El avión fue retirado de vuelo en 1954.

Despegue asistido con cohetes JATO.

La marina francesa no adoptó finalmente ninguno de los tres modelos presentados, que eran muy inferiores a los que ya estaban en servicio en otras marinas. El contrato fue para el De Havilland Sea Venom F (AW) 20, después de evaluar el Grumman Panther. El Aquilon, como fue conocido en Francia, fue fabricado en 96 unidades por SNACASE.

El Languedoc, anticuado al entrar en servicio

El 15 de diciembre de 1939 volaba por primera vez el SNCASE SE 161 Languedoc, un avión de origen turbulento y desarrollo marcado por la segunda guerra mundial. En 1936 Avions Marcel Bloch (luego Marcel Dassault), se integraba en un grupo nacionalizado llamado SNCASO, continuando el desarrollo de sus productos. Este fue el caso del MB-161, que fue solicitado por Air France, pero que no comenzó a ser entregado hasta que la guerra concluyó. La concepción de estos aviones era ya obsoleta en 1945, pero el gobierno francés decidió el lanzamiento de la producción para poner de nuevo a su industria en marcha.

Se trataba de un cuatrimotor, propulsado por motores Gnome Rhone 14N-44/45 radiales, de líneas convencionales, bideriva, con capacidad para 33 pasajeros. El avión entró en servicio con Air France en mayo de 1946. Cinco Languedoc fueron entregados a LOT, las líneas aéreas polacas. Diversos accidentes de este avión dieron como resultado el arresto y encarcelamiento de los directivos de LOT. Los aviones fueron retirados de servicio en 1948.

Air France también experimentó numerosos problemas con estos aviones, que eran ruidosos, proclives a las averías y no estaban calefactados. La compañía francesa cambió los motores por los americanos Pratt & Whitney R-1830, más potentes y fiables. A pesar de ello, Air France terminó desprendiéndose de ellos, vendiendo algunos a Air Liban, a la compañía egipcia Misrair y a la española AVIACO, que recibió siete unidades.

La experiencia de AVIACO con el Languedoc tampoco fue satisfactoria. Tres se recibieron entre 1952 y 1953, y el resto a partir de 1955. Tuvieron dos accidentes, uno en Tenerife y el otro en la Sierra de Guadarrama, cerca de Madrid, con la muerte de 21 personas. Fueron retirados de servicio en 1960.

Uno de los aviones del servicio SAR, con matrícula civil, pero operados por personal militar.

Se produjeron 100 aviones en los talleres de SNCASE de Saint-Martin-du-Touch, cuyo principal utilizador fue la marina francesa. Fueron destinados a misiones de transporte y finalmente a misiones SAR, equipados con un radar bajo el fuselaje, y un puesto de observación bajo la cabina de pilotaje. La fuerza aérea también los utilizó en misiones de transporte.

Más interesante es la utilización de varios ejemplares en misiones de prueba para diversos motores, y sobre todo como avión nodriza para los modelos Leduc de cazas experimentales con estatorreactor.

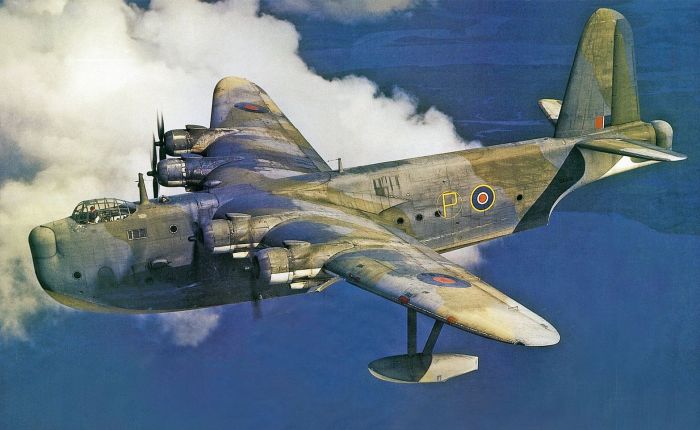

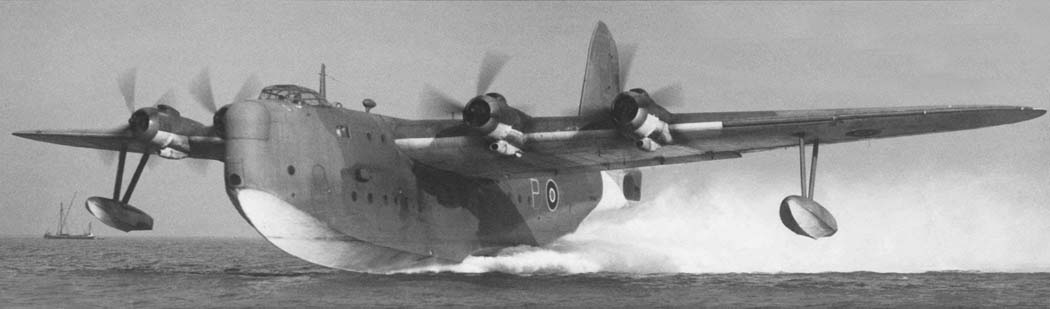

Short Shetland, el mayor avión británico de la guerra

El 14 de diciembre de 1944, John Lankester Parker, Jefe de pilotos de pruebas de Short Brothers se sentaba a los mandos del primer Short Shetland para realizar su primer vuelo. El Shetland era un gran hidroavión, de hecho, el avión más grande fabricado por Gran Bretaña durante la guerra, y también el primero en utilizar un sistema eléctrico de 110 voltios, y estaba pensado para suceder al Short Sunderland en sus misiones de patrullaje y reconocimiento a largo radio.

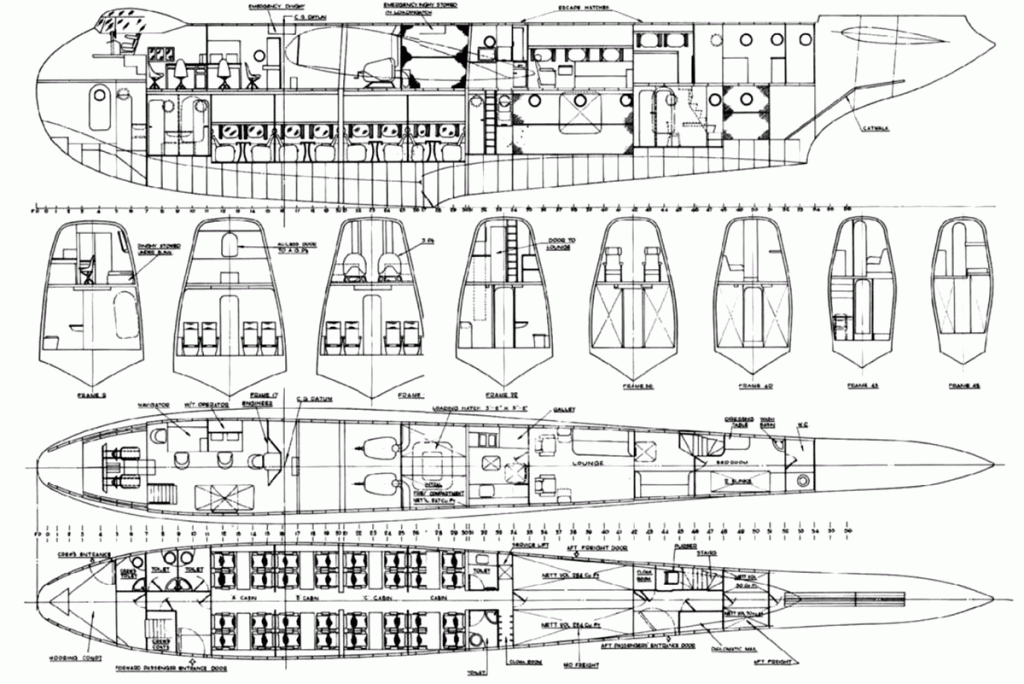

La amplia cabina del Shetland

El Ministerio del Aire británico emitió la especificación R.14/40 para un hidroavión de largo alcance y alta velocidad. La especificación hablaba de un peso al despegue de 45 toneladas, con una carga bélica de 9 toneladas. Estaba previsto que este gran hidro fuese propulsado por cuatro Bristol Centaurus radiales, o cuatro Napier Sabre, de cilindros en línea.

Los dos grandes fabricantes de hidroaviones, Saunders Roe y Short Brothers presentaron sus propuestas, y el ministerio pidió a las compañías combinar sus esfuerzos para un solo avión. El acuerdo contemplaba que Saro realizase el diseño de detalle, la forma del casco y la fabricación de las alas, mientras que Short construiría el fuselaje, el empenaje de cola y se encargaría del montaje final.

El primer prototipo mostraba su configuración militar, aunque desprovisto de torretas de defensa, ya que sus misiones habían cambiado a las de transporte. Fue entregado al Establecimiento de Aviones Marinos Experimentales (MAEE) en octubre del 45, y las pruebas revelaron algunos problemas respecto a los flotadores laterales y la estabilidad longitudinal. EL avión se perdió en enero del 46 debido a un incendio cuando estaba amarrado.

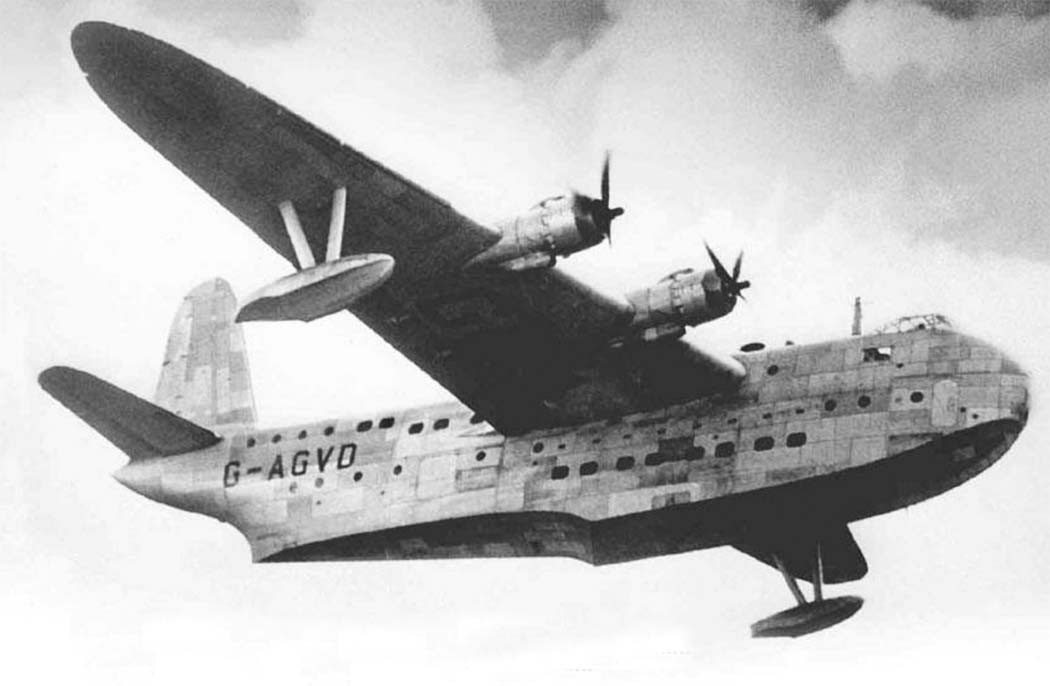

Configuración civil.

El Segundo prototipo voló en septiembre de 1947, y representaba a la versión civil, con una capacidad para 70 pasajeros, aunque el prototipo estaba equipado para llevar solo a 40 pasajeros. Solo voló de forma ocasional, y al no recibirse pedidos, fue desguazado en 1951.

X-29, una maravilla con las “alas al revés”

El 14 de diciembre de 1984, con Chuck Sewell, piloto de pruebas de Grumman realizaba su primer vuelo el X-29, un laboratorio volante para definir las ventajas de un ala en flecha invertida de 33 grados, aplicada a un avión de altas prestaciones. Era un avión muy especial, que utilizaba materiales compuestos avanzados, un ala supercrítica en flecha invertida, una superficie “canard” de incidencia variable, y un sistema de control FBW (Fly By Wire), gobernado por seis ordenadores, tres digitales y tres analógicos.

El programa unió a la Defense Advanced Research Projects Agency (DARPA), la fuerza aérea, la NASA, Grumman y muchas otras firmas, y e avió realizó un total de 437 vuelos entre 1984 y 1992. Un año después de su primer vuelo, el 13 de diciembre de 1985, el X-29 se convirtió en el primer avión con ala en flecha invertida en superar Mach 1. Este fue uno de los programas con mejores resultados en la serie X, ayudando no sólo a comprender el comportamiento del ala en flecha invertida, sino también de materiales compuestos, y ayudó enormemente al desarrollo de la tecnología FBW.

Lo seis ordenadores hacían correcciones a la actuación del avión 40 veces por segundo. Esto era absolutamente necesario ya que el X-29 era aerodinámicamente inestable, para facilitar al máximo su maniobrabilidad. Los ingenieros afirmaban que si los ordenadores fallaban, el avión se habría hecho pedazos mucho antes de que el piloto pudiese eyectarse.

EL Junkers 287 y en HFB 320, precedieron al X-29 en el uso del ala en flecha invertida.

El X-29 no fue el primer avión con ala en flecha invertida en volar. Los alemanes ya pusieron un vuelo 40 años antes el Junkers Ju 287, un prototipo de bombardero a reacción con alas en flecha invertida. Y 20 años antes, también la compañía alemana Hamburger Flugzeugbau hacía volar el Hansa Jet HFB 320, un birreactor corporativo, del que se fabricaron una docena de ejemplares. Parte del fuselaje de este avión se fabricaba en España, por CASA. Pero el X-29 si fue el primero en estudiar el vuelo supersónico con un avión en esta configuración, y el programa que más información ha generado sobre la aerodinámica de este tipo de alas.
Grumman fabricó dos aviones idénticos, y para reducir costes, utilizó la parte delantera del fuselaje del Northrop F-5 y buena parte de los actuadores de superficies aerodinámicas y el tren de aterrizaje principal del General Dynamics F-16.

El programa buscaba aprender cómo sacar ventajas de la inestabilidad inherente del avión y de sus alas en flecha invertida para desarrollar un avión de combate de altas prestaciones y gran maniobrabilidad. Sin embargo, dos elementos redujeron estas posibles ventajas, la adopción de la filosofía “Stealth” para los aviones de combate, y el desarrollo de motores con toberas de empuje vectorial, que permitían un incremento notable de la maniobrabilidad, sin la utilización de configuraciones exóticas, como el ala en flecha invertida.

Es la aerodinámica, estúpido

Muchas veces nos hemos preguntado porqué se tarda tanto en el desarrollo de un nuevo avión. Cada vez más tiempo, y más dinero, y no parece que los aviones sean tan diferentes unos de otros. Y si pasamos a las cargas que se llevan externamente, otro tanto de lo mismo.
Este es un video con una pequeña compilación de «problemas» a la hora de jugar con cargas externas. Una respuesta a la necesidad de pruebas exhaustivas, y un homenaje a pilotos e ingenieros de vuelo, que se juegan la vida en numerosas ocasiones poniendo aviones y sus elementos al límite, para que los demás podamos volar seguros.

A400M, un producto maduro

La tripulación del primer vuelo. Mi recuerdo a Ed Strongman, fallecido en 2016.

Una luminosa mañana hace ahora 11 años, a las 10:15, el A400M MSN001 se levantaba majestuoso desde la pista del aeropuerto de San Pablo en Sevilla. Muchos no pudimos reprimir que se nos cayeran las lágrimas. No volaba un avión, surcaba el aire el trabajo y el esfuerzo de miles de personas en toda Europa, a las que en ese momento representábamos los trabajadores de Airbus en Sevilla, y un millar de invitados que se habían reunido “para tan magna ocasión”.

Los primeros estudios utilizaban reactores.

La historia comienza más de 25 años antes. En 1982 Aerospatiale, British Aerospace, Lockheed y Messerschmitt-Bolkow-Blhom forman el Future International Military Airlifter (FIMA), para estudiar un sustituto de los C-130 y Transall, entonces en servicio. En 1987 se unen Aeritalia y CASA, y el programa pasa a llamarse FLAEG (Future Large Aircraft Exploratory Group). En 1989, Lockheed abandona el proyecto y se dedica a su C-130J Super Hercules.

En julio de 1991 el proyecto se reconvierte y pasa a llamarse Euroflag (European Future Large Aircraft Group), y se establece como una compañía de responsabilidad limitada en Roma. Se integran OGMA de Portugal y TAI, de Turquía. El nombre cambia de nuevo en septiembre de 1994 y pasa a ser FLA (Future Large Aircraft). Airbus se hace cargo del programa y la gestión pasa a un equipo en Toulouse en 1995. En ese momento se unen Deutsche Aerospace (que sustituye a MBB), y las belgas SONACA y SABCA.

Farnborough 1994, maqueta del FLA.

El FLA estaba pensado para transportar una carga de 25 toneladas a unas 2100 millas de distancia, y equipado con turbopropulsores de 9.500 shp de potencia. Era un sustituto directo del C-130 Hercules.

Los requisitos cambiaron, y se acordó un European Staff Requirement, que buscaba algo más grande y más rápido que los Hércules y Transall. Con mejores actuaciones tácticas que el Hércules y capacidades similares para operar desde campos someramente preparados. Adicionalmente, debía ser multimisión, para transporte, evacuación médica, reaprovisionamiento en vuelo, y soporte para misiones especiales. Europa declaraba entonces una necesidad para 300 aviones.
En enero de 1999 el nombre del programa cambia de nuevo y pasa a ser el A400M. La gestión del programa pasa a la Organisation Conjointe de Cooperation en Matiere d’Armement (OCCAR), la agencia que representa a los clientes, que fue formalmente ratificada el 28 de enero de 2001.

Los ingleses fueron los primeros en pedir formalmente el avión, el 16 de mayo de 2000, con un total de 25 unidades. Alemania le siguió el 9 de junio, y el 27 de julio las naciones cliente firmaron durante una ceremonia en el salón de Farnborough, comprometiéndose a un total de 225 aviones.

Finalmente, el programa A400M fue lanzado formalmente el 27 de mayo de 2003, con una firma entre Airbus y la OCCAR, para la compra de 212 aviones, cantidad rápidamente reducida a 180 con la retirada de Portugal e Italia. Las primeras órdenes de exportación se produjeron en 2004 y 2005, con 8 aviones para Sudáfrica y 4 para Malasia.

Europrop TP400, 11.000 shp de potencia.

La producción del avión se repartió al estilo Airbus, ligando la compra a la carga de trabajo, siempre que fuese posible. Un elemento clave fue la selección de los motores. Se designó también a un consorcio europeo, llamado Europrop International (EPI), bajo leyes alemanas, formado en 2002 por MTU Aero Engines, Safran Aircraft Engines, Rolls-Royce e Industria de Turbo Propulsores (ITP). El producto es el TP-400, con 11.000 shp, que mueve una hélice ocho palas Ratier-Figeac FH386, con un diámetro de 5,34 metros.

El TP400 voló a finales de 2008, montado en un Hércules.

Este motor está en el origen de buena parte de los retrasos en el programa de pruebas. Solo en diciembre de 2008 el motor fue puesto en vuelo, a bordo de un C-130 especialmente modificado.
El 26 de junio de 2008 el A400M hacía su Roll-Out, ante cerca de 3000 invitados, entre ellos Juan Carlos I, Rey de España. Pasaría un año y medio de trabajo antes de poder ver al avión surcar el cielo. Pero esa es otra historia.

Proyectos de Boeing y Douglas antes del E-3 AWACS

La USAF necesitaba un reemplazo para sus EC-121, que se estaban quedando obsoletos rápidamente. Y en 1965 invitó a Boeing, Douglas y Lockheed a presentar propuestas para una nueva plataforma, mucho más capaz. Lockheed fue rápidamente eliminado y los dos contendientes se movieron a la fase de formulación de conceptos.

Uno de los conceptos con un «radomo» más pequeño.

El programa de radar de nueva tecnología se abrió para que compitiesen Westinghouse y Hughes. El resultado sería el AN/APY-1. Los primeros conceptos de Boeing mostraban un sensor radar de plato carca el fuselaje y cuatro reactores. En 1968 se presentaba otro concepto con el sensor del radar situado en empenaje horizontal de cola con diedro negativo, y cuatro reactores.

Un concepto con ocho reactores.

Se pasó luego a un concepto con sensor de plato elevado y ocho reactores, con cierta capacidad para operar cerca del frente. Finalmente, Boeing fue proclamado ganador con una versión del 707, llamada EC-137, con reactores P&W TF-33-PW100, empleados por Estados Unidos y la OTAN, y CFM-56-2A-2, utilizados por Francia y Arabia Saudí. Este es el E-3 AWACS que ahora conocemos.

Por su parte, Douglas realizó dos propuestas, ambas basadas sobre el DC-8. A finales de 1962 se presentó el Model D-887, basado en el DC-8F de carga, y era un avión multimisión, una de las cuales era AWACS.

Presentado en 1968, incorporaba una serie de snsores en la arte delantera del fuselaje.

En el año 1968 se presentó otra oferta basada en el DC-8-62, con más capacidades, que incluía diversos sensores alojados en la parte delantera del fuselaje, además del radar sobre la parte trasera del fuselaje. Ninguna de las versiones se fabricó, ya que el Pentágono prefirió la oferta de Boeing.

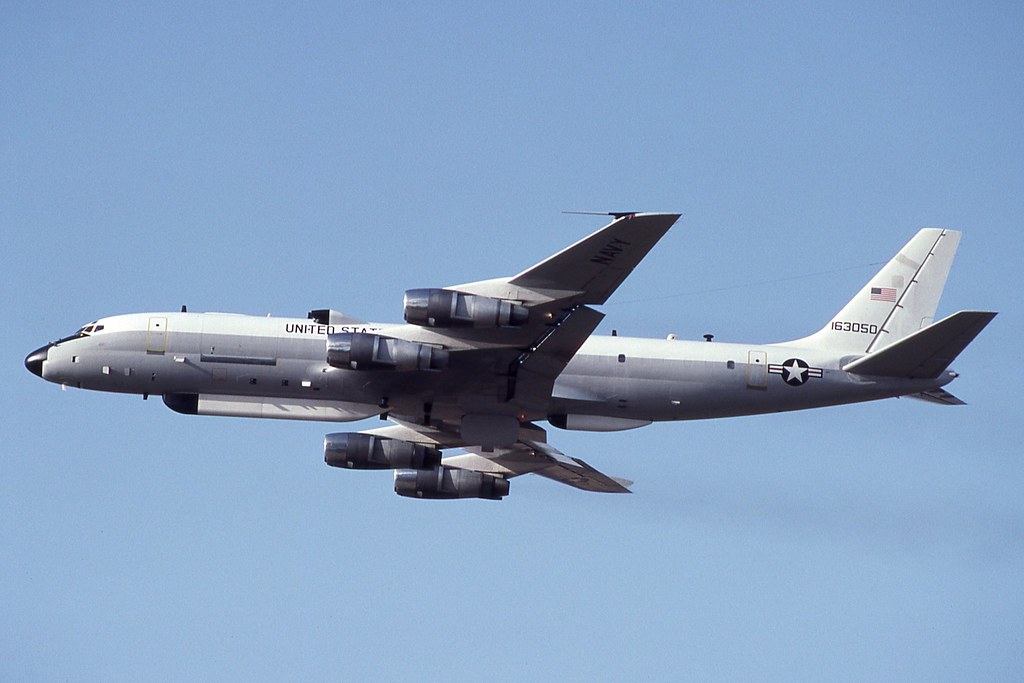

Sin embargo, la US Navy si decidió la utilización del DC-8, que se conoció como EC-24A. Se trata de un único ejemplar, del DC-8-54F, anteriormente operado por United Airlines, y que en la marina voló como plataforma para el entrenamiento de guerra electrónica, hasta que fue retirado en 1998.

Un B-52 con motor nuclear

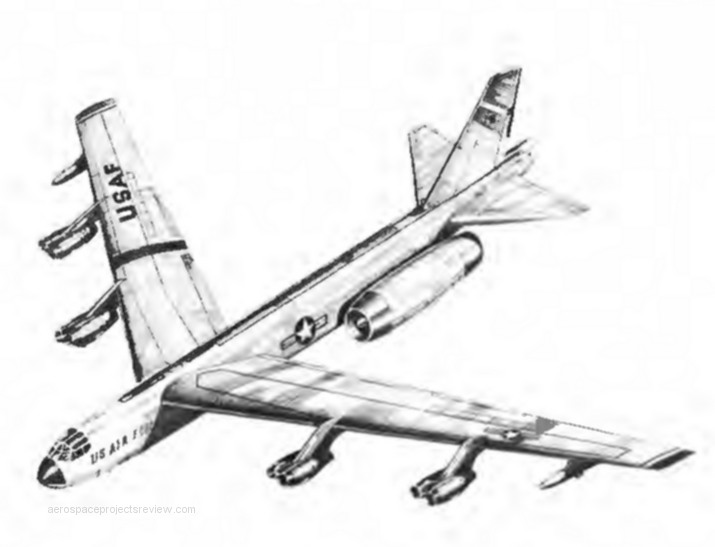

nuke-b-52a

El bombardero norteamericano Boeing B-52 es uno de los aviones de combate más longevos de la historia, y su carrera, todavía no ha terminado. Su primer vuelo se produjo en abril de 1952, y entró en servicio en febrero de 1955, hace casi 65 años. Durante este largo periodo, y sobre todo en los primeros años de servicio, se han realizado multitud de propuestas para la utilización de este bombardero en multitud de tareas. Una de las más desconocidas es la idea de utilizar un B-52 para probar el funcionamiento de un reactor nuclear.

nuke-b-52b

En 1961 la compañía General Electric propuso la modificación de un B-52G para su utilización como banco de pruebas volante de un reactor nuclear XNJ14E-1. Este motor, de gran tamaño estaría instalado en la parte trasera del fuselaje, y el avión conservaría sus ocho motores convencionales. Este reactor nuclear estaba propuesto para su utilización en el demostrador NX-2.

knyxwu54w5x21

Una configuración adicional propuesta contemplaba la instalación de dos de los reactores nucleares, y conservaba cuatro de los motores convencionales. En el primer caso, el B-52 despegaría y aterrizaría con sus motores convencionales, y encendería el motor nuclear en vuelo, y en el segundo caso, el ciclo completo podría hacerse enteramente con los motores nucleares, y los motores convencionales quedarían como reserva, por motivos de seguridad.

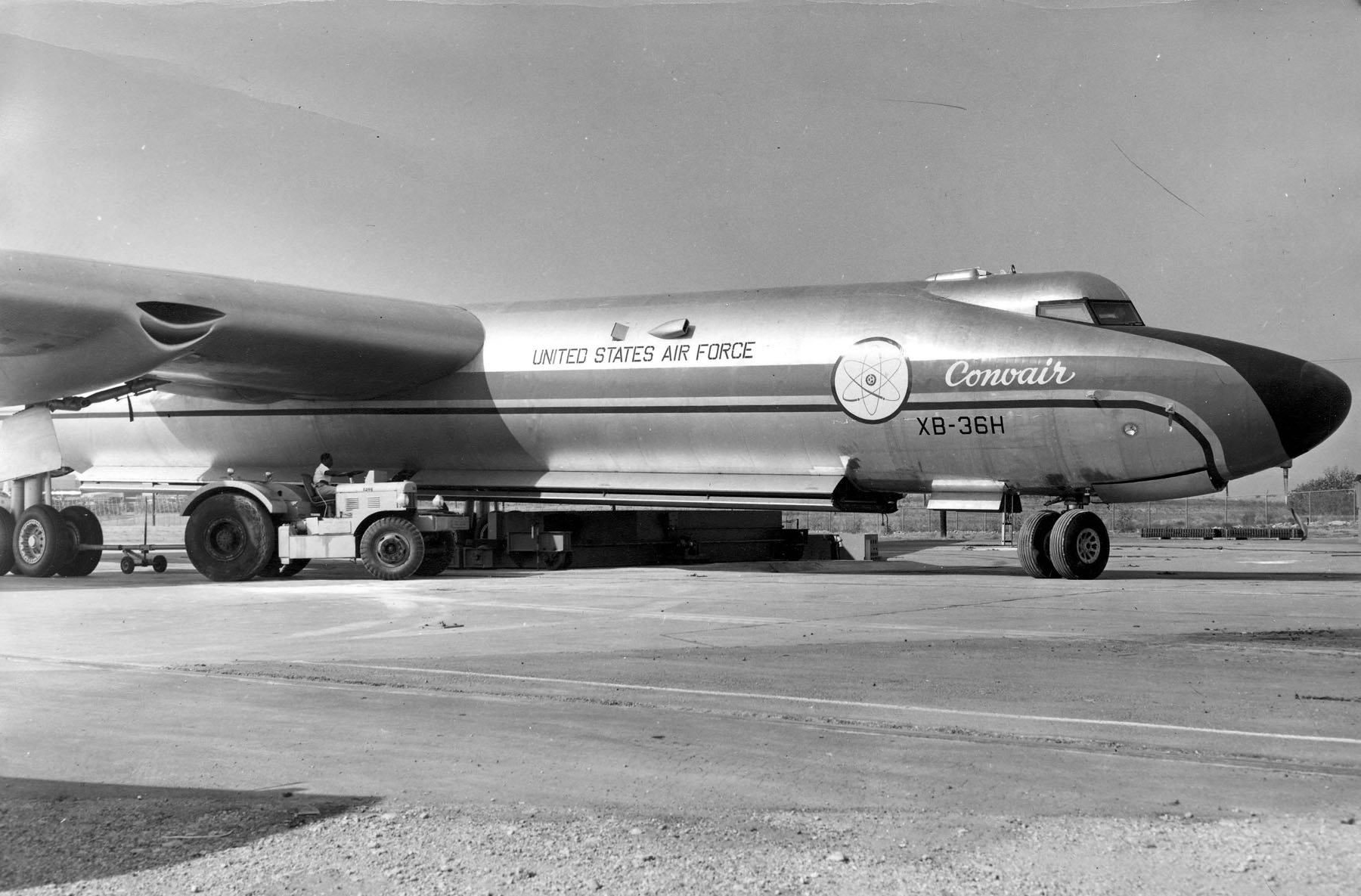

Convair NB-36H

Estados Unidos y la Unión Soviética mantuvieron varios programas de investigación y desarrollo con la intención de producir aviones propulsados con energía nuclear. Las ventajas radicaban en su alcance global, pero los peligros de un posible accidente y el aislamiento de tripulación de vuelo y en tierra, se mostraron como problemas de difícil resolución.

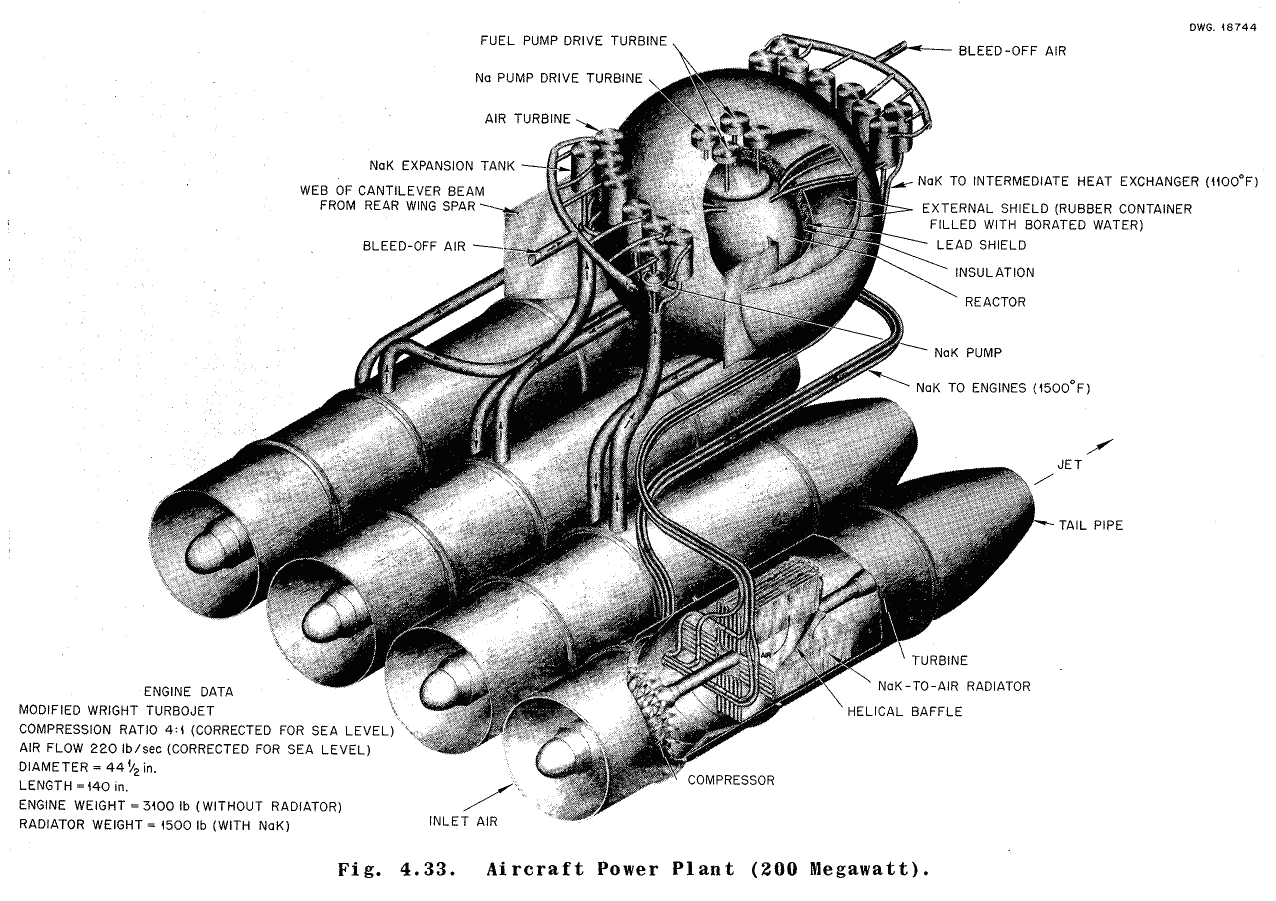

ANP53 aircraft mounting

En cualquier caso, Estados Unidos voló el NB-36H, una versión del bombardero Convair B-36, que alojaba un reactor nuclear. Ninguno de los vuelos contemplaba la utilización de este reactor para propulsión, pero si se voló con el reactor funcionando, para medir los niveles de radiación y el aislamiento de la tripulación, que se alojaba en una cabina forrada con plomo.

La URSS por su parte, modificó un bombardero Tupolev 95, conocido como Tu-95LAL, que realizó alrededor de 40 vuelos, algunos de ellos con el reactor funcionando, con las mismas misiones que el NB-36H. La siguiente etapa hubiese sido el Tupolev-119, que sería propulsado por un reactor nuclear y sus turbopropulsores.

shapingupfuturesdotnet
