El programa AAH y sus participantes

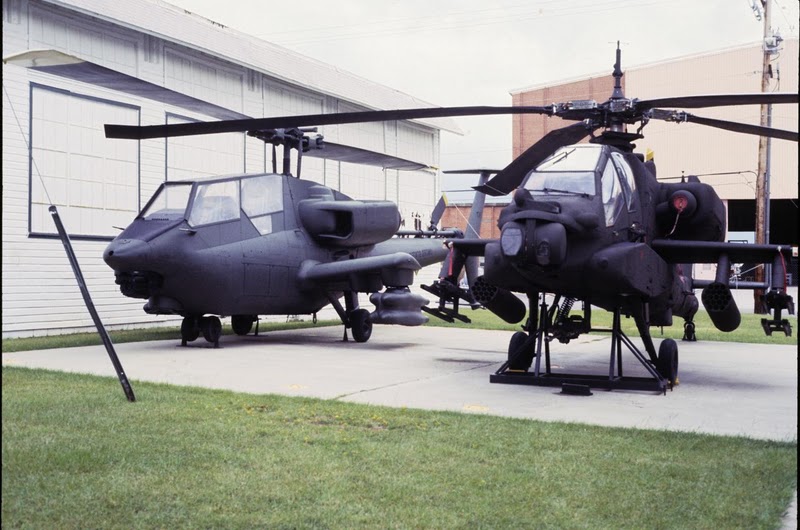

Maquetas a escala natural de los dos finalistas

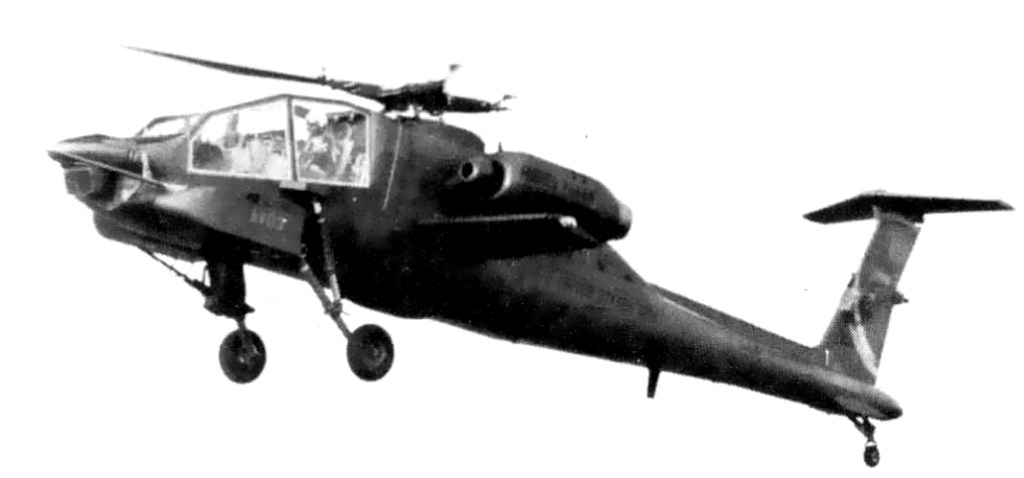

El 30 de septiembre de 1975 realiza su primer vuelo helicóptero Hughes YAH-64, modelo 77 para la compañía en el centro de pruebas de Palomar, en California. Se trataba del competidor del Bell YAH-63, que vuela al día siguiente, 1 de octubre, dando respuesta al programa AAH (Advanced Attack Helicopter) para el ejército norteamericano.

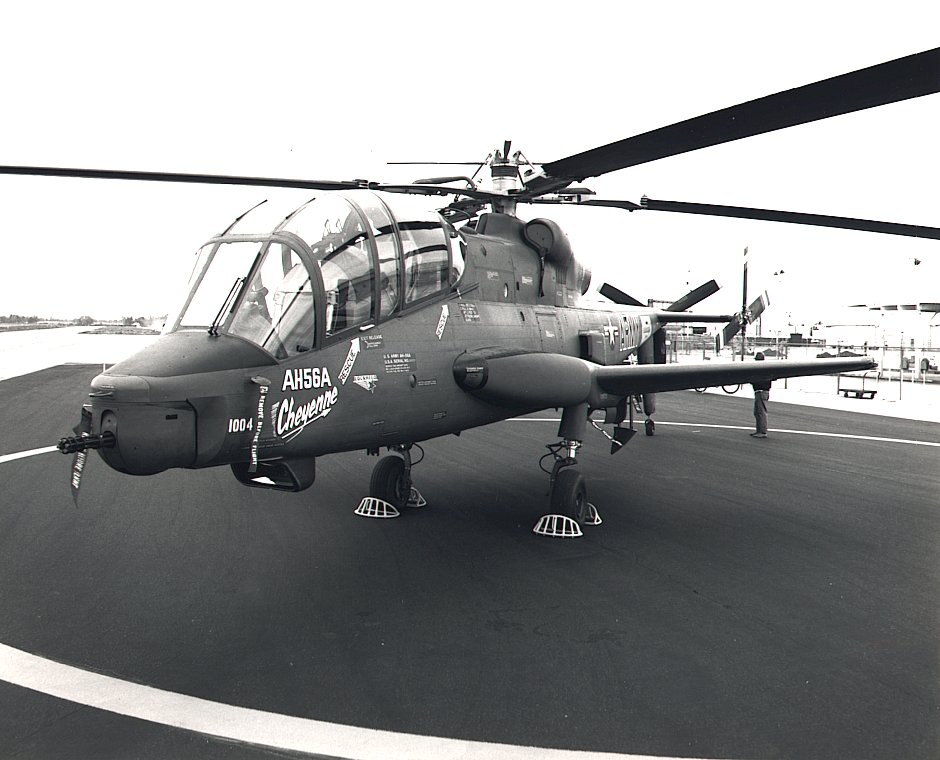

AH56A Cheyenne, demasiado grande y complicado

Durante la guerra de Vietnam se hizo patente la necesidad de un helicóptero de ataque y apoyo a tierra capaz de volar todo tiempo a altitudes mínimas para dificultar se localización y derribo. El helicóptero que cumplía estas misiones era el Bell AH-1 Cobra, pero el ejército quería algo más potente. Lockheed se adelantó, y en 1967 presenta su impresionante AH-56 Cheyenne, un gran helicóptero de ataque de alta capacidad, pero muy complejo, y por lo tanto, muy caro. Al final fue aceptado, pero marcó el camino a seguir.

Sikorsky no quiso quedarse atrás y lanzó un proyecto privado que generó el S-67. Se trataba de otra impresionante pieza de ingeniería, capaz de maniobras acrobáticas y una velocidad de hasta 370 km/h. EL S-67 Black Hawk vuela el 20 de agosto de 1970, pero tampoco satisface las necesidades del ejército. Además, uno de los prototipos se estrella en el festival de Farnborough, y termina con las esperanzas de Sikorski.

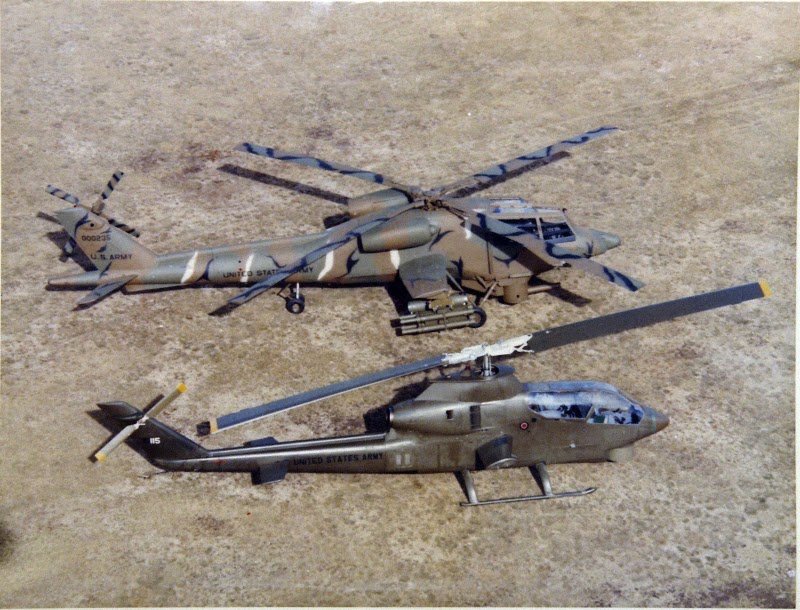

La maqueta del BV-235 junto a un bell AH-1 Cobra

A partir de aquí se lanza el programa AAH, donde se aceptan para su estudio las propuestas de cinco compañías: Lockheed y Sikorski, Bell y Hughes y finalmente, Boeing. Después de evaluar los proyectos presentados en julio de 1973 se decide que Bell y Hughes pasarán a construir prototipos y a competir por el jugoso contrato. Los cinco contendientes fueron los siguientes:

Curiosa silueta del BV.235, con sus tripulantes decalados.

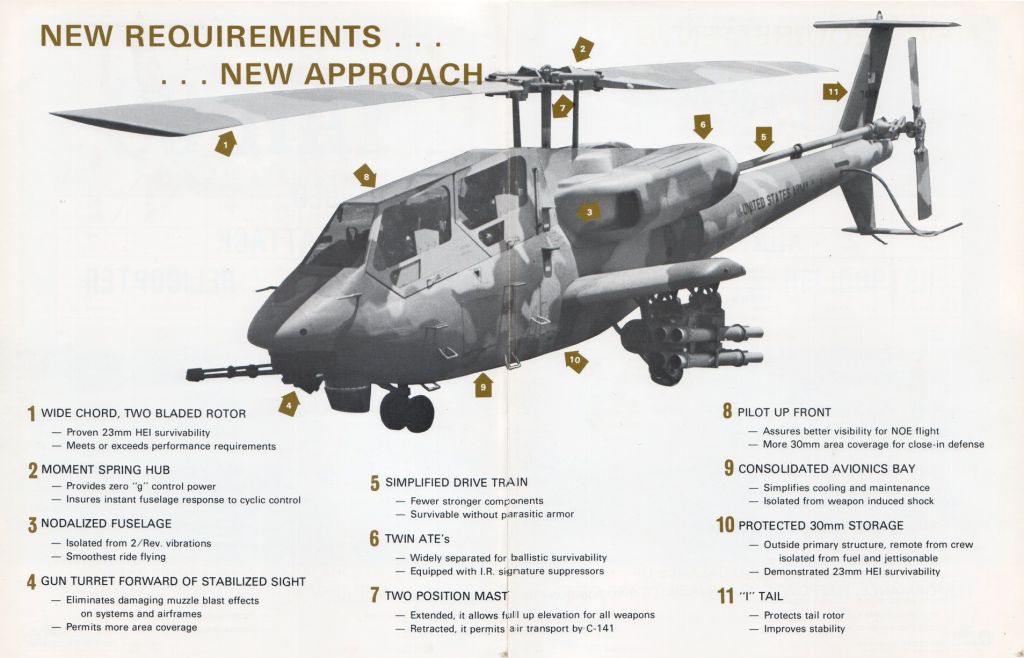

Boeing presentó un proyecto visualmente no muy agraciado, El Boeing Vertol BV 235. Con una silueta muy baja que facilita su operación a ras de tierra y los puestos de piloto y artillero decalados, lo que le confiere un aspecto un tanto particular. Este proyecto, que llegó a construir una maqueta a tamaño natural, pero fue eliminado y no llegó a construir prototipo.

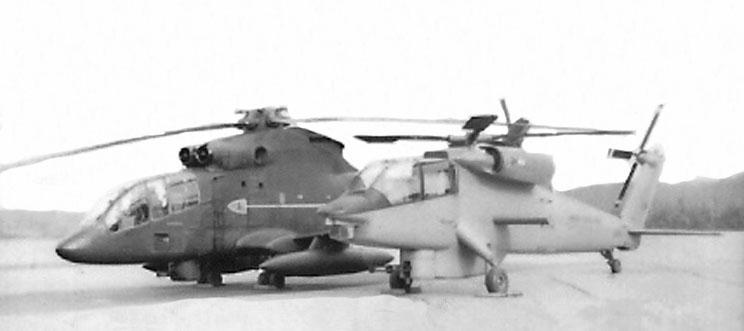

Sikorsky presento el S-71, basándose en las experiencias obtenidas con el S-67 BlackHawk, más pequeño, y con sistemas simplificados. Se fabricó una maqueta a escala natural, pero no se prosiguió con su desarrollo.

Lockheed estuvo presente con el CL-1700, con su rotor rígido, procedentes de la experiencia obtenida con los XH-51 y 56 Cheyenne. También menos complicado que el Cheyenne, solo fue construido en maqueta, pero no llegó a fabricar prototipo.

Bell presenta el modelo 409, que al final se fabrica como prototipo como YAH-63. Se trata de un bipala de cuerda muy ancha, capaz de sobrevivir a un impacto de cañón de 23 mm. Dotado de un tren de aterrizaje triciclo, con el piloto en posición delantera y el operador sobreelevado en la canina trasera, y de un tamaño bastante reducido. Se fabricaron dos ejemplares de vuelo y uno para pruebas estáticas, que compitieron contra el YAH-64.

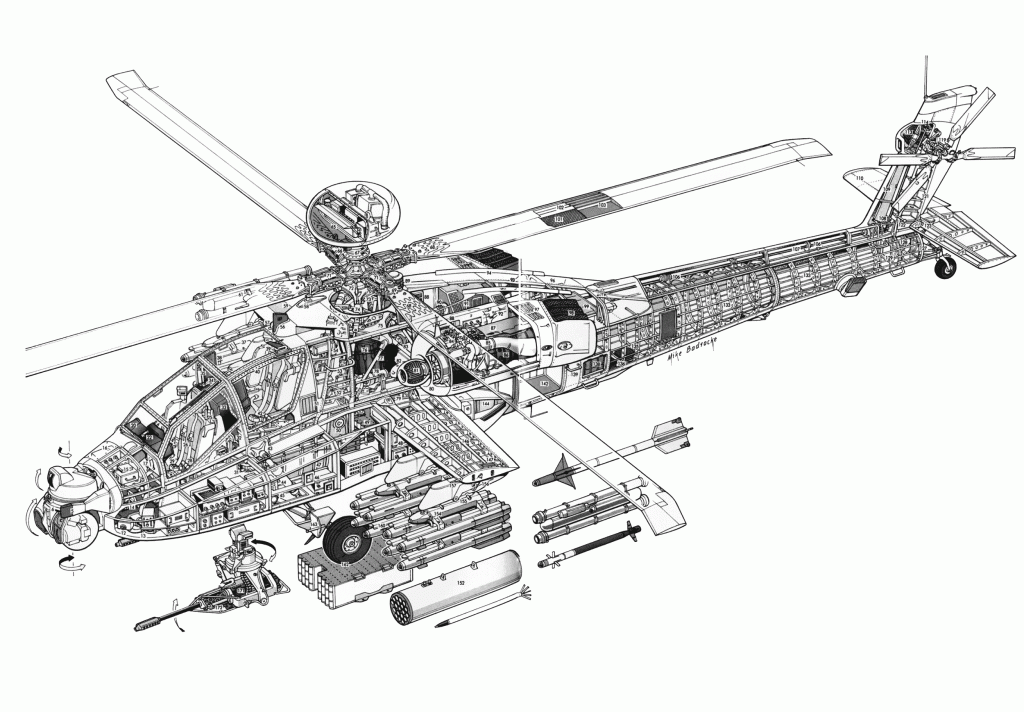

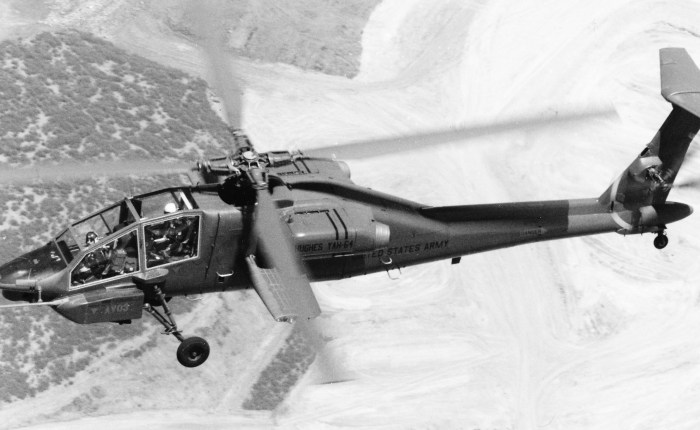

Finalmente, Hughes presentó el modelo 77, renombrado YAH-64, con el operador de armas en la parte delantera y el piloto en la trasera de una cabina en tándem. Cola en T, que luego sería modificada. La competición se desarrollo a principios de 1976, y finalmente el Ejército norteamericano selecciona el producto de Hughes al estimar que su rotor cuadripala tiene más posibilidades de supervivencia, y que el tren triciclo de Bell es demasiado inestable.

En 1981 el YAH-64 comienza una segunda fase de pruebas de armamento y resistencia, y se fabrican tres máquinas adicionales. A finales de ese año se le asigna el nombre Apache, y en 1983 sale de la cadena de producción el primer aparato de serie. McDonnel Douglas compra la división de helicópteros de Hughes en 1984, y a su vez, McDonnel Douglas es absorbida por Boeing en 1987. El Apache entró en servicio en 1986, y se ha ido mejorando con nuevos equipo y armamento, de forma que el Apache actual poco tiene que ver con el que voló hace ahora 45 años.

Se han fabricado más de 2.400 unidades del Apache en sus diversas versiones. El Apache está en servicio, además de en Estados Unidos, en Israel, desde 1990. EL Reino Unido lo prefirió al Tigre europeo, y Westland lo fabricó bajo licencia. Holanda los pidió en 1995, después de una competición contra el Tigre y el Cobra, entrando en servicio a partir de 1998. La Real Fuerza Aérea de Arabia Saudita los adquirió después de comprobar su efectividad en la Guerra del Golfo. Le siguieron Emiratos y Egipto. Otros utilizadores son India, Singapur, Grecia, Indonesia, Japón, construidos bajo licencia por Fuji Heavy Industries, la República de Taiwan y Corea del Sur.

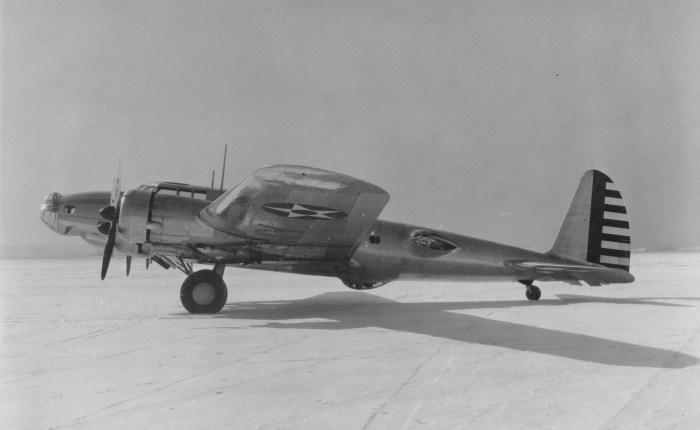

Boeing Modelo 299, la primera Fortaleza Volante

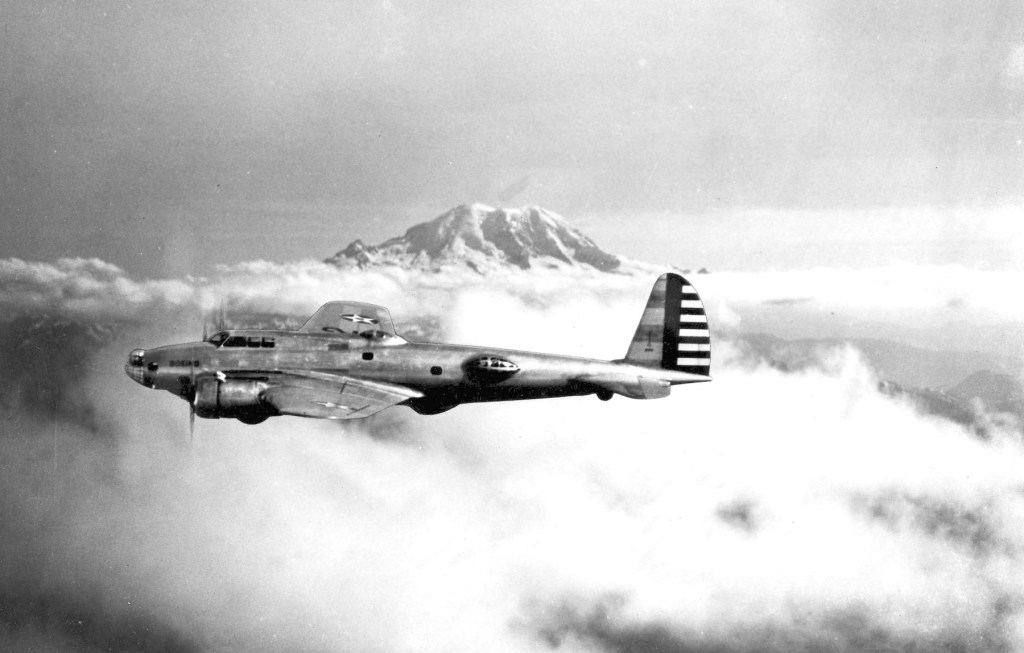

Boeing XB-17 (Model 299) in flight. (U.S. Air Force photo)

El 28 de julio de 1935 vuela por primera vez el Boeing 299, con Leslie Towers, piloto de pruebas de Boeing a los controles. Se trata del antecesor directo del B-17 que actuó durante la segunda guerra mundial y primeros años de la posguerra. El Modelo 299 fue una arriesgada apuesta de Boeing, financiada con fondos propios, interpretando las necesidades de su cliente, en vez de ajustarse estrictamente a lo que pedía el pliego de condiciones. Boeing produjo un cuatrimotor, intentando mantener un tamaño pequeño, cuando todos pensaban en un bimotor para sustituir al Martin B-10. La prensa pronto bautiza al nuevo avión como “Flying Fortress”. El nombre se acepta y a partir de ahí se aplica a toda la descendencia del 299.

El equipo de diseño, liderado por E. Gifford Emery y Edward C. Wells, se apoyó en la experiencia obtenida con el XB-15, un bombardero experimental de gran tamaño, y del Boeing 247, un bimotor de transporte de pasajeros, competidor del DC-2. Los cuatro motores eran P&W R-1690 Hornet de 750 cv de potencia. El avión era capaz de transportar 2,4 toneladas de bombas más alto y más lejos que cualquiera de sus competidores.

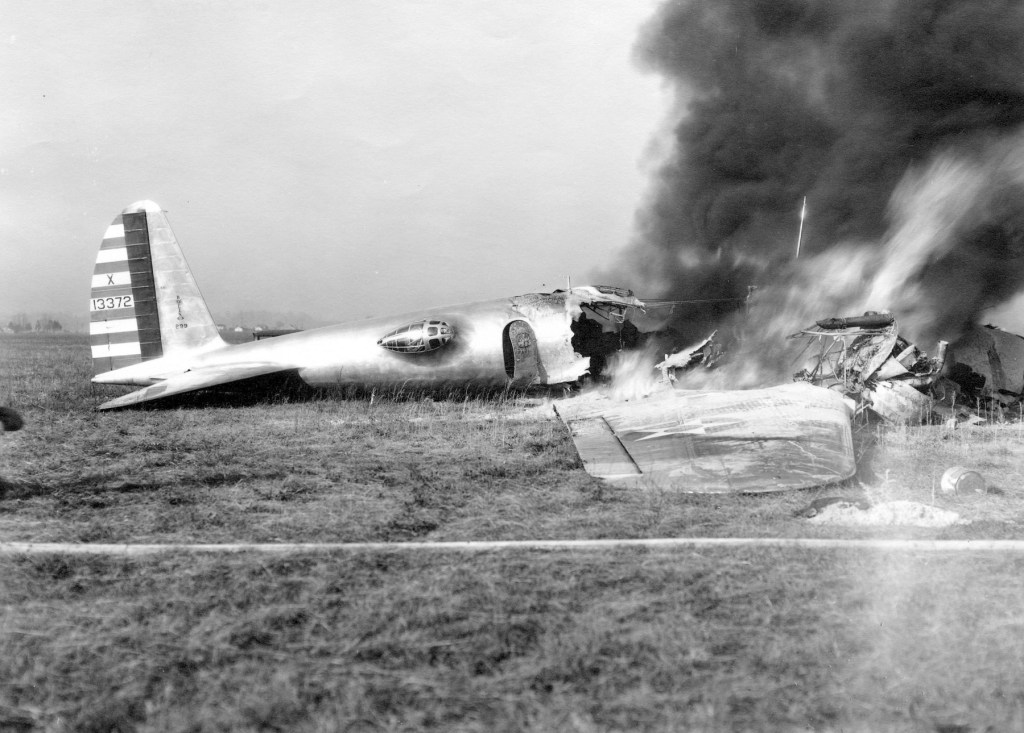

Leslie Towers y el mayor Towers Hill, pierden la vida en el accidente.

El Modelo 299 se traslada a Wright Field para evaluación, y pronto queda claro que supera a sus rivales. A pesar de esta clara superioridad, el Congreso americano seguía pensando que se podía comprar un número mayor de bimotores, y la decisión se alargó. El 30 de octubre de 1935 el prototipo se estrella, poniendo en peligro el futuro de la fortaleza volante. El accidente cuesta la vida a Towers y al mayor Towers Hill. El accidente se debió a un descuido del piloto, y no a causas técnicas. El ejército ordena el Douglas DB-1, como B-18 Bolo, un avión que nace obsoletos, no solo por el Modelo 299, sino por los nuevos diseños en el tablero de dibujo.

Sin embargo, los altos responsables se dan cuenta del gran potencial de la nueva máquina y se ordena una serie de 13 aviones para pruebas en servicio, llamados Y1B-17, similares al Modelo 299, pero reemplazando los motores Pratt & Whitney Hornet por Wright Cyclone. La tripulación se reduce de ocho a seis personas. El primer vuelo del Y1B-17 se produce el 2 de diciembre de 1936.

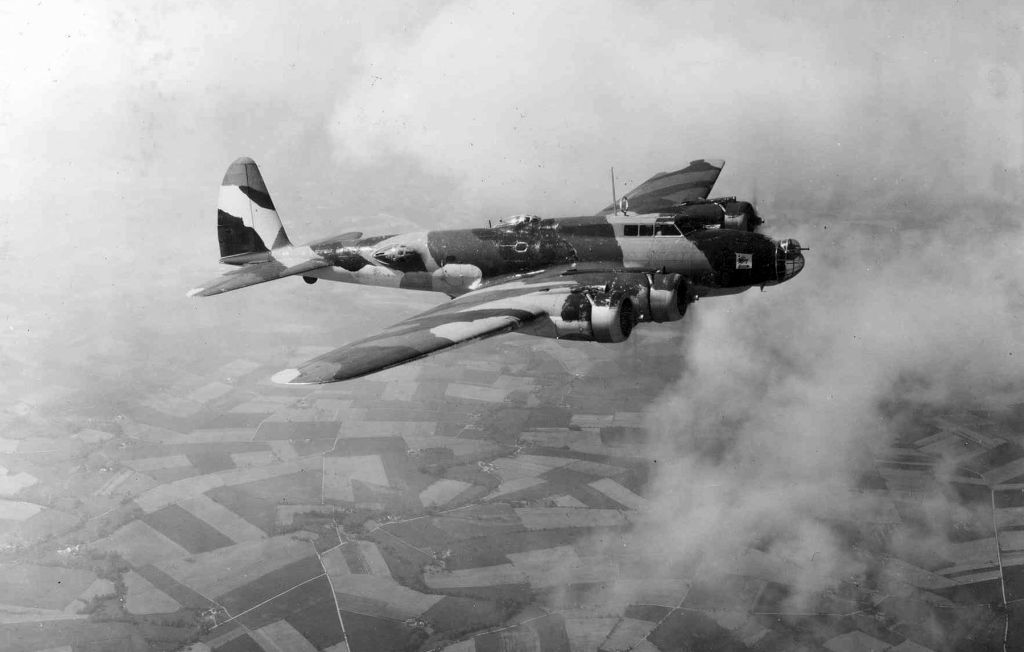

El 27 de abril de 1938 volaba el Y1B-17A, un ejemplar único resultante de la modificación de un avión de pruebas estructurales en uno con capacidad de vuelo. Este modelo adopta la turboalimentación de los motores, que sería normalizada a partir de entonces. Se pasa al B-17B, que incorpora un timo de dirección un poco más grande y un morro mucho más pensado para las necesidades del servicio.

Boeing XB-17 (Model 299) streamline gun turret (exterior waist gunner). (U.S. Air Force photo)

Operación Meetinghouse, el bombardeo más mortífero de la historia

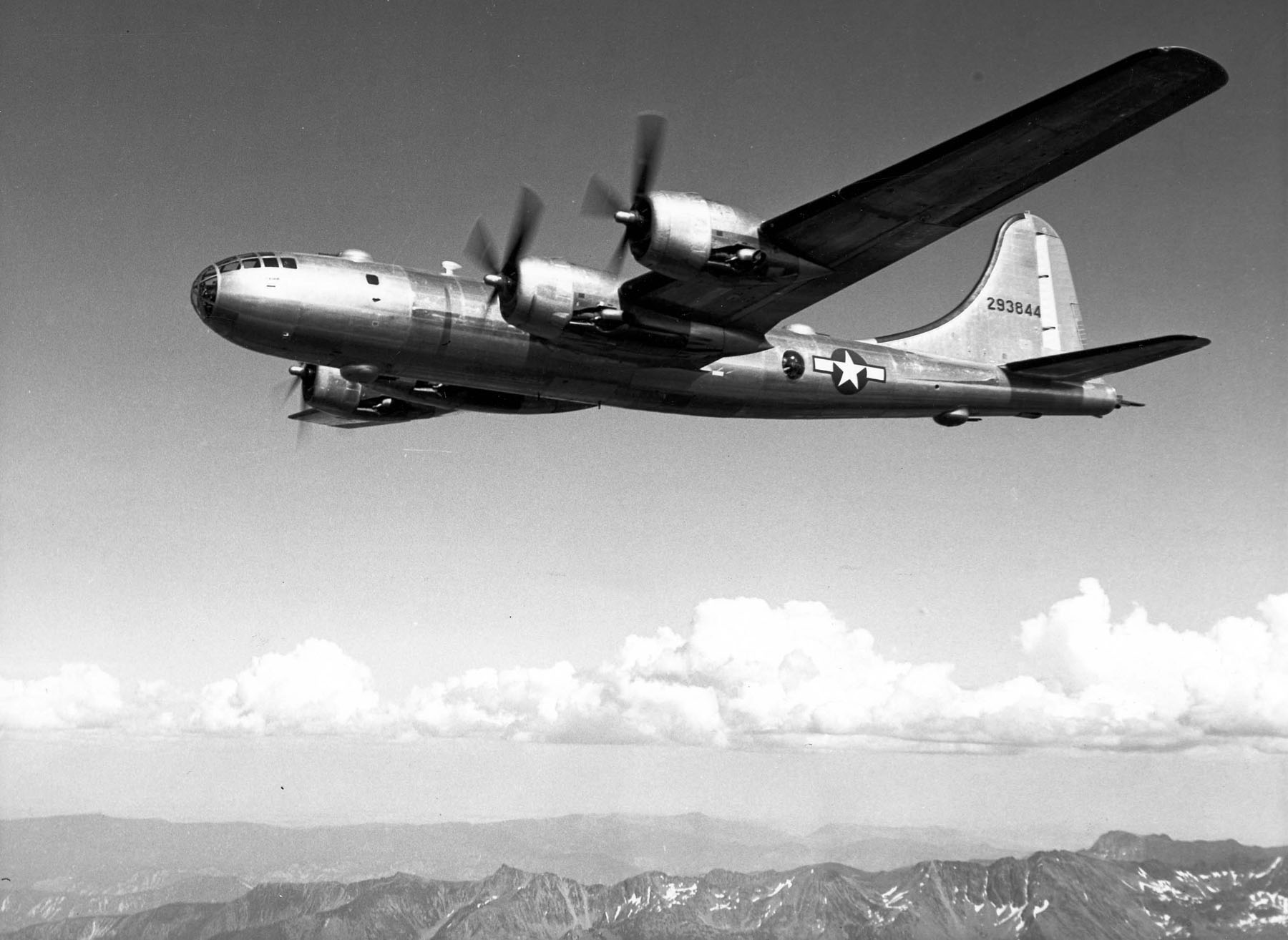

El B-29, muy avanzado tecnológicamente, era muy difícil de interceptar para los japoneses.

La noche del 9 al 10 de marzo de 1945 un total de 279 bombarderos norteamericanos B-29 lanzaron 1.700 toneladas de bombas incendiarias sobre Tokyo. 41 km cuadrados de territorio ardieron, y más de 100.000 personas murieron. Es el bombardeo aéreo más mortífero de la historia. Incluso más que las bombas atómicas de Hiroshima y Nagasaki, lanzadas el 6 y el 9 de agosto de ese mismo año, y que llevó al final casi inmediato de la guerra.

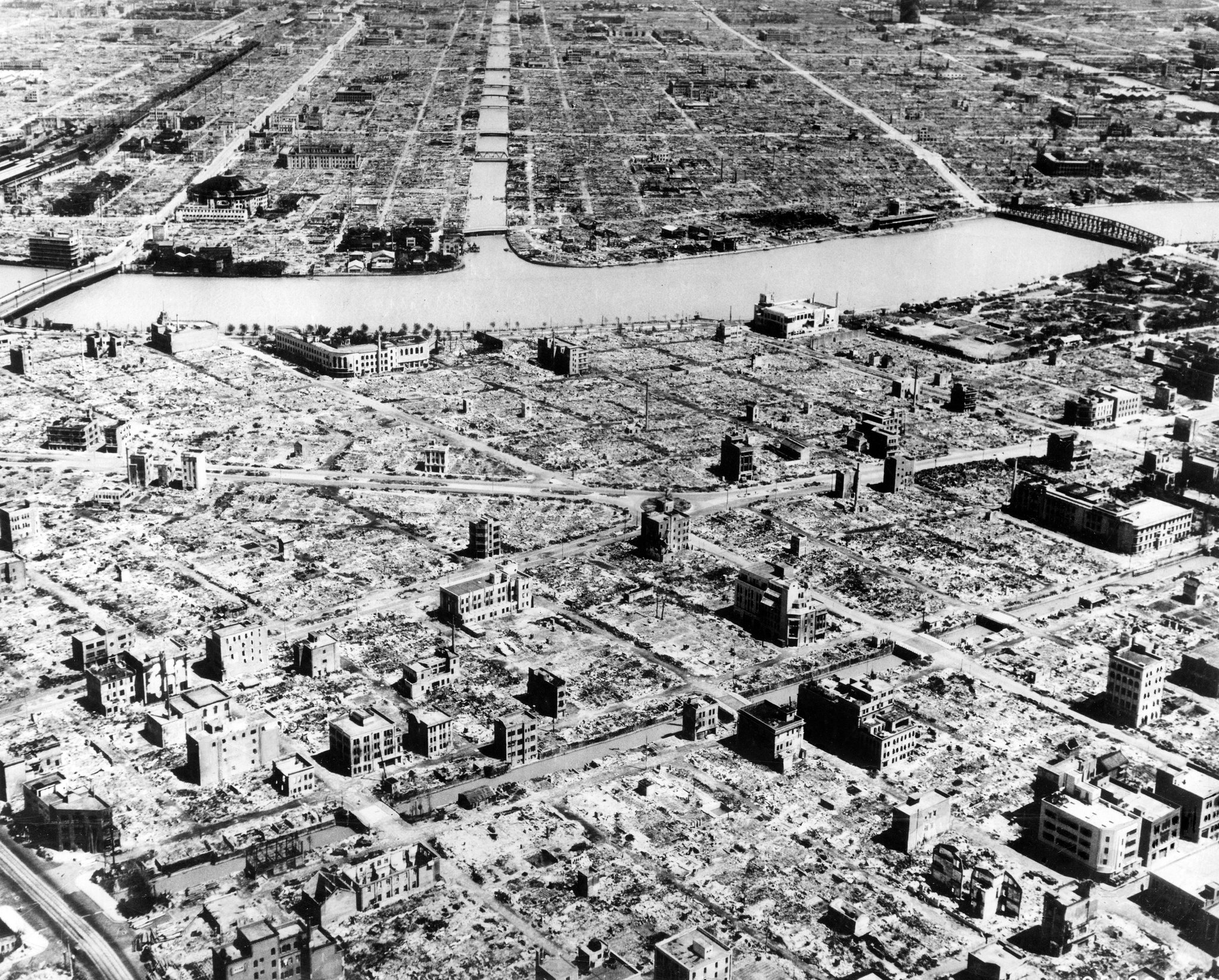

La devastación fue tremenda en Tokyo.

Tokyo se convirtió en una inmensa pira funeraria que ardió durante días. Se alcanzaron temperaturas de hasta 600 grados Celsius. Las llamas provocaron huracanes que aspiraban el oxígeno para seguir alimentando el fuego, que se extendió a varios kilómetros a la redonda. Además de las muertes directas por el ataque, se produjeron miles de muertos por las heridas recibidas, malnutrición, enfermedades, y un millón de personas quedaron sin hogar.

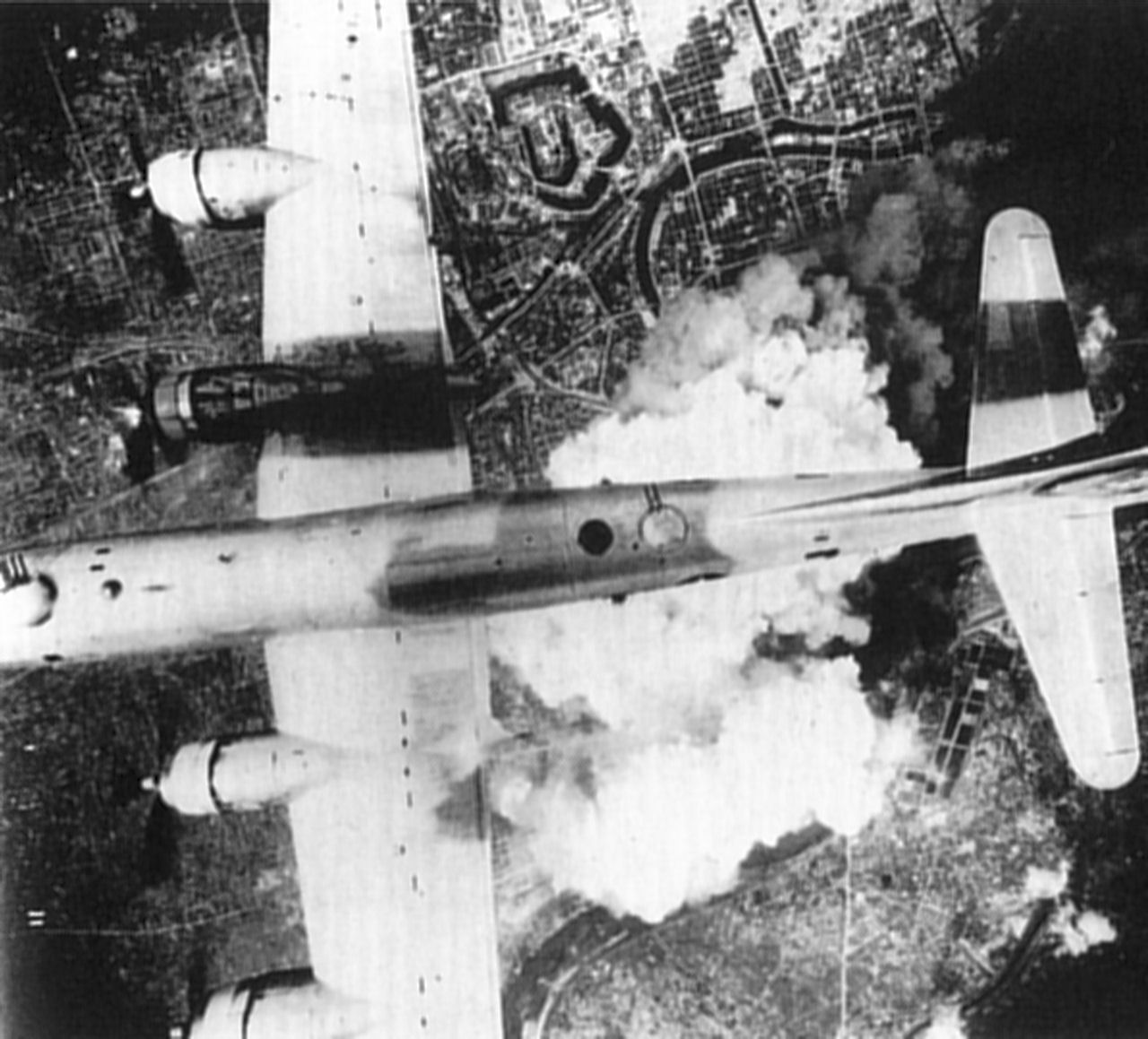

B-29 con problemas de motor, sobre Tokyo.

A setenta y cinco años vista, este horror, largamente olvidado en la historia oficial americana, se nos antoja horrendo. Pero, cuales fueron las circunstancias que llevaron a este tipo de ataques.
La guerra del Pacífico ya duraba más de tres años, y los japoneses la estaban perdiendo de forma clara. Sin embargo, la estrategia de saltos de isla en isla de los norteamericanos era costosa en material y en vidas. La invasión de Iwo Jima, primera isla de territorio japonés, con 23 Km cuadrados de extensión, costó 6.000 vidas norteamericanas y más de 20.000 japonesas. La perspectiva de bajas en una invasión de las islas principales de Japón era demasiado elevada.
Por otra parte, la entrada en servicio de los superbombarderos B-29, en mayo de 1944, ofrecía unas capacidades de ataque mejoradas y el avión era muy difícil de interceptar por los japoneses. Sin embargo, la precisión del bombardeo a gran altura dejaba mucho que desear por la dispersión de las bombas.

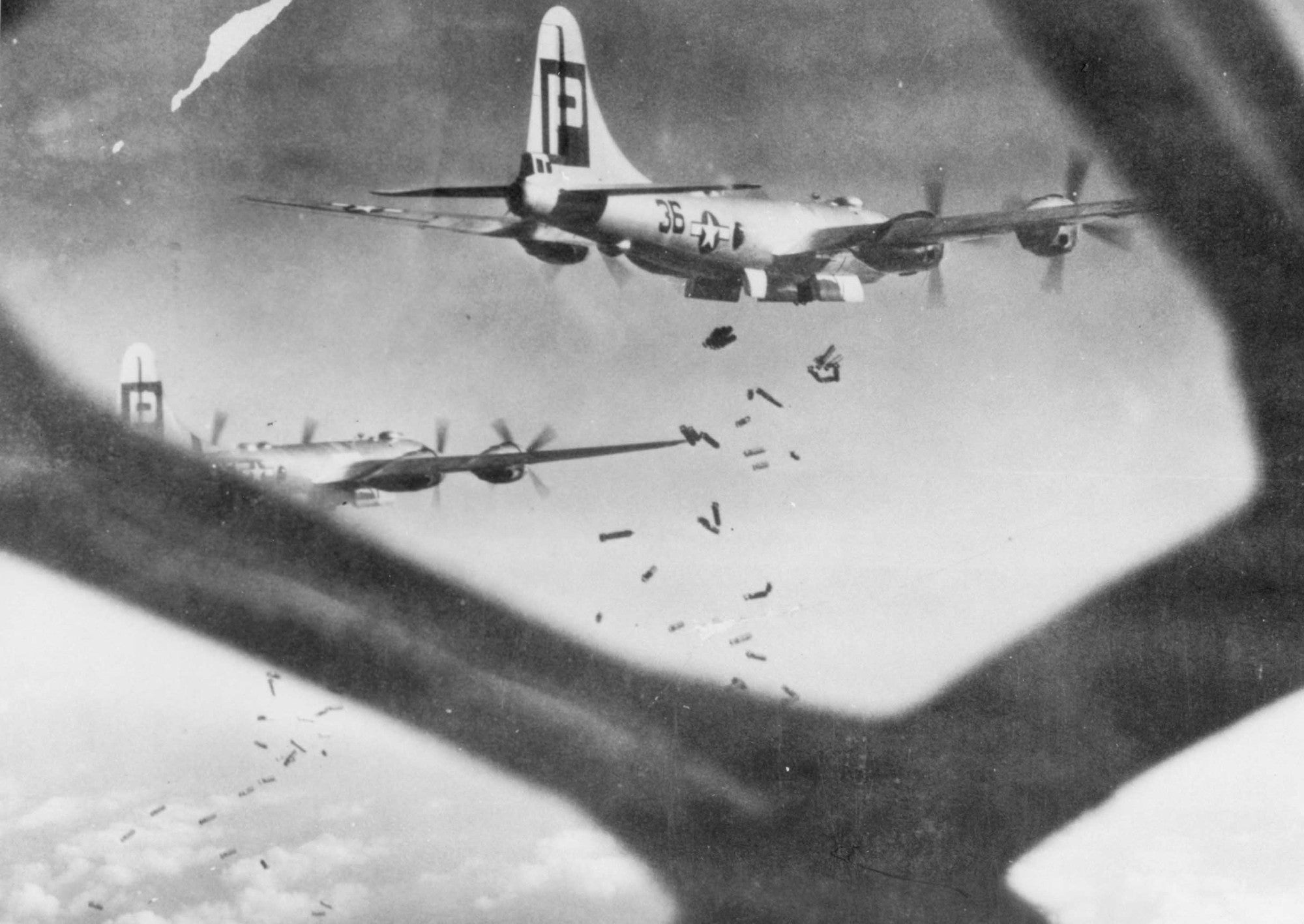

Ataque con bombas incendiarias.

Estados Unidos había estado desarrollando “bombas de fuego”, la llamada E-46, que consistía en una carcasa que encerraba hasta 47 pequeñas bombas incendiarias. No explotaban, sólo se incendiaban y los miles de fuegos se convertían al final en uno enorme que se retroalimentaba. La construcción tradicional japonesa en madera era ideal para utilizar este arma.

Con todos estos elementos se maquinó la Operación Meetinghouse. Un ataque nocturno a baja altura para destruir la moral de la población. El polémico general Curtiss Le May tomó la decisión, y para aligerar los B-29 pidió que se dejase en tierra el armamento defensivo y los artilleros que lo manejaban, lo que no gustó a las tripulaciones.

El General Curtiss LeMay

El ataque tuvo un coste relativamente bajo para los B-29, ya que solo se perdieron 27 por las defensas niponas, o averías. Pero tuvo un coste psicológico importante para las tripulaciones, a pesar de la ingente propaganda que presentaba al enemigo como inhumano al que había que exterminar, muchas de ellas sufrieron lo que luego se ha conocido como Estrés postraumático de combate.
La guerra estaba definitivamente perdida para Japón.

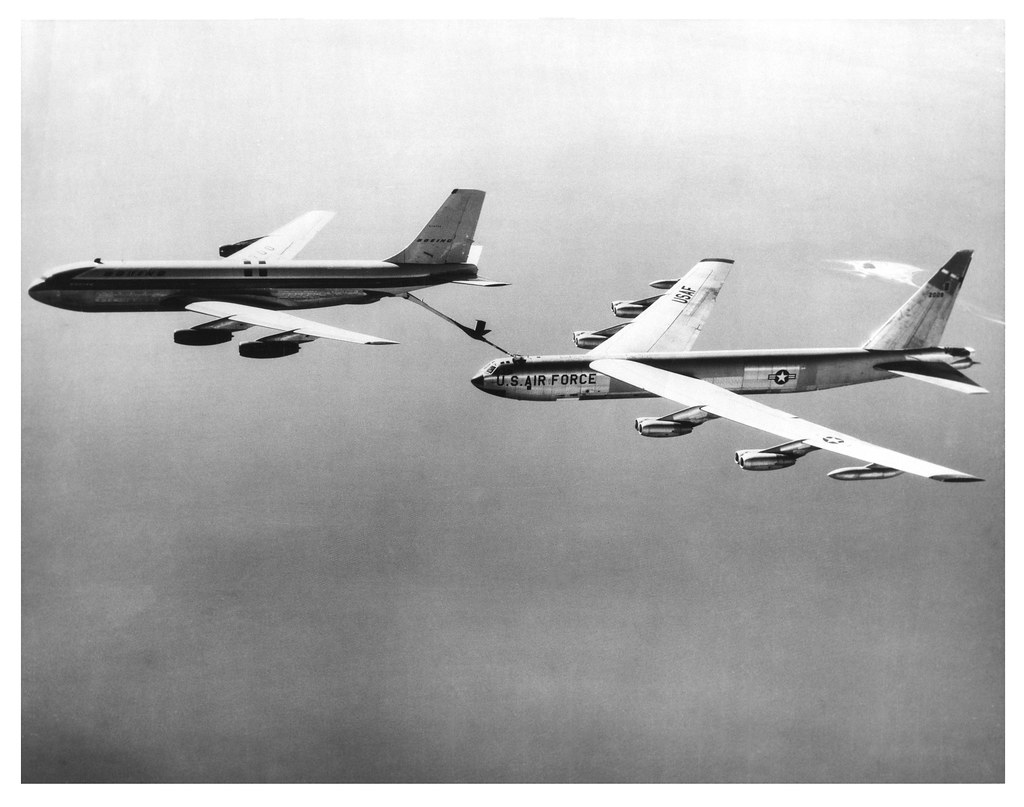

KC-135, un cisterna “interino”, en servicio desde hace más de 60 años

La propuesta de Lockheed, al final quedó en nada.

La implementación de las nuevas doctrinas de alerta continua de bombarderos armados con ingenios nucleares en Estados Unidos, necesitó del desarrollo de una importante flota de aviones de reavituallamiento en vuelo, capaces de soportar la operación continuamente. En este sentido, el Pentágono lanzó una competición para dotar a la fuerza aérea de un avión cisterna en 1954, y pedía 29 KC-135 a Boeing, que se incrementarían en 88 más dos semanas después. Lo curioso de este asunto es que Lockheed, declarado ganador, no fabricó ni un solo avión, mientras que Boeing, presentado como una medida interina, terminó quedándose todo el contrato, y fabricando 810 KC-135, muchos de los cuales aún siguen en servicio.

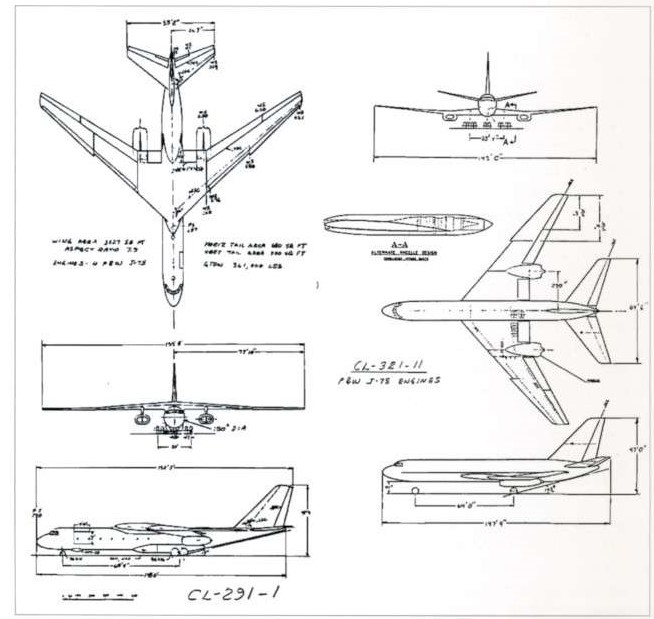

Dos de los proyectos de Lockheed.

Lockheed comenzó tarde a desarrollar un avión de pasajeros a reacción, en un principio basándose en el Constellation, con un fuselaje doble, como el Constitution. Los reactores estaban integrados en el fuselaje. Un desarrollo de este diseño fue seleccionado como ganador en 1955, para suplementar el KC-135, recibiendo la designación KCX-LO. Al mismo tiempo, el Secretario de la Fuerza Aérea, Curtiss LeMay, pedía a Boeing 169 KC-135, que estarían listos 2 años antes de que diseño de Lockheed, y podrían entrar en servicio cuatro años antes. Finalmente, la fuerza aérea canceló el contrato con Lockheed porque no quería dar soporte a dos tipos distintos de aviones cisterna.

Planos de la versión tankera del C-132. Este transporte fue cancelado en 1957.

A partir de ahí, Lockheed no tuvo mucho éxito en el mercado civil, produciendo el Electra, turbopropulsor, que luego dio origen al P-3 Orión. También produjo el TriStar, que tampoco fue un gran éxito, y de hecho, sacó a la compañía del mercado comercial. Sin embargo, Lockheed produjo los aviones de transporte militar C-141 Starlifter y C-5 Galaxy que supusieron una gran revolución en la USAF.

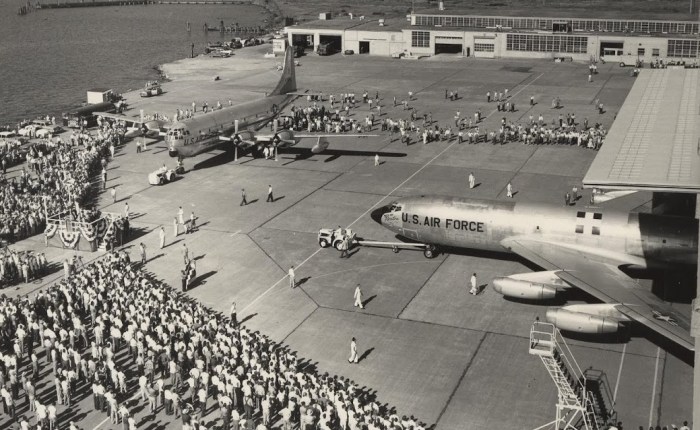

Prototipo KC-135. En el momento adecuado.

El KC-135 podía llevar 31.200 galones de combustible, casi cuatro veces más que el KC-97 al que debía sustituir, y podía realizar su misión al doble de altura que su antecesor. La propuesta de Lockheed, aunque mucho más avanzada, inmediatamente incurrió en retrasos y en sobreprecios, por lo que al final fue descartada al tener una solución que ya funcionaba. La propuesta ofrecía unas características muy similares al futuro KC-10, en cuanto a cantidad de combustible, y capacidad de reaprovisionamiento multipunto.

Otras compañías ofrecieron diversas soluciones. Convair propuso una versión cisterna del B-36 Peacemaker, y se llegó incluso a modificar un B-36H con un sistema “probe and Drogue” flexible en 1952, pero no se probó en vuelo. Al año siguiente se integró un sistema similar británico, más avanzado. El B-36 podía llevar 16.000 galones para repostaje, y fue probado con un F-84. El programa se canceló el 21 de julio de 1954.

Boeing XP-15, desarrollo del P-12

El 30 de enero de 1930 alzaba el vuelo por primera vez el Boeing XP-15, un monoplano de caza de ala alta, derivado de los P-12 entonces en servicio. Esencialmente se eliminó el ala inferior, y en la superior se mejoraron los alerones, y se realizó su construcción en duraluminio. Boeing designó Model 202 a este avión y Model 205 a otro similar, pero destinado a la Marina.

Sin anillo aerodinámico alrededor del motor y con timón de menores dimensiones.

Las primeras pruebas mostraron inmediatamente que necesitaba un timón de cola de mayor tamaño, y pronto se añadió al motor un anillo aerodinámico, con que alcanzaba una velocidad de poco más de 305 km/h a 2.700 metros de altura. Sin embargo, su capacidad de trepada era modesta, su maniobrabilidad discreta, y tenía una velocidad de aterrizaje demasiado elevada. La USAAC decidió no pedir el avión.

El Modelo 205 (XF5B-1 para la Marina), efectuaba su primer vuelo en febrero de 1930. La marina lo probó, pero en 1932 ya tenía otros modelos en producción con capacidades similares o superiores al 205. Sin embargo, el prototipo fue comprado por la Marina y pintado con los colores militares. Se mantuvo tres años en servicio, y luego sirvió para ensayos estructurales.

Ambos aviones fueron producidos con fondos propios. Boeing ya estaba fabricando el XP-9 y el Model 200 Monomail, modelos mucho más avanzados, pero se pensó que los militares, muy tradicionales, podrían optar por un avión menos rompedor, y se hizo un ejercicio de desarrollo sobre el P-12. Al ser un modelo propio el avión estaba pintado gris, naranja y verde, los colores de Boeing en ese momento.

100 años del B-1, primer Boeing comercial

CxfAlx5WgAME0wj

El 27 de diciembre de 1919 despegaba por primera vez el Boeing B-1 (Model 6 para la compañía), el primer diseño enteramente para el mercado comercial de la compañía. Se trataba de un hidrocanoa, biplano, con un motor Hall-Scott L-6 de 200 cv. El piloto se acomodaba en una cabina abierta delante, y dos pasajeros en una cabina posterior, también abierta. El casco era de chapa de madera laminada y las costillas de las alas eran de abeto y madera contrachapada.

b1082a9a1cb901d79ea88bfa9944ab9d

El modelo, diseñado por William Boeing, recordaba al Curtiss HS-2L, que había fabricado la compañía bajo licencia durante la primera guerra mundial. Solo se construyó un ejemplar, que tuvo dificultades para venderse en un mercado inundado por los aviones excedentes de la guerra, vendidos a precio de saldo. En 1920 fue comprado por Edward Hubbard para el transporte de correo entre Seattle, Washington y Victoria en British Columbia. El servicio continuó durante 8 años. Durante ese tiempo, el avión recorrió más de 560.000 kilómetros, y registró 6 cambios de motor. El B-1 estuvo volando hasta 1930.

B-1 Civil Flying Boat on Water El B-1 en su elemento, transportando correo, pilotado por Eddie Hubbard.

El monstruoso Boeing XF8B

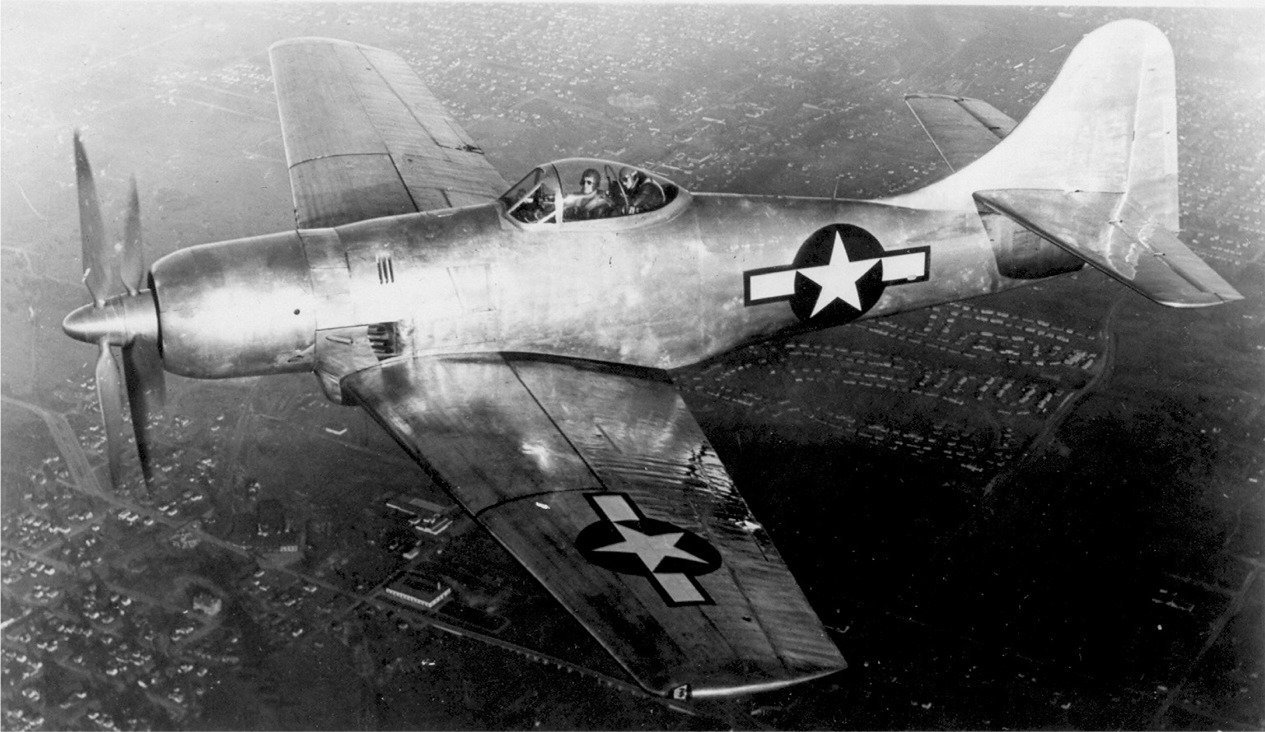

El 27 de noviembre de 1944 realizaba su primer vuelo el Boeing XF8B, un monomotor de caza embarcado de grandes dimensiones, propulsado por un Motor en cuádruple estrella y 28 cilindros Pratt & Whitney XR-4360-10, que rendía 3000 CV de potencia. Estaba pensado que estos aviones de gran alcance operasen desde los portaaviones fuera del radio de acción de los aviones basados en tierra. En Boeing le llamaban “cinco en uno”, porque era un interceptor, un caza de escolta de gran alcance, bombardero convencional, bombardero en picado, o torpedero.

Vease el segundo tripulantes detrás del pioto.

Boeing construyó tres prototipos, pero sólo el primero voló antes de finalizar la segunda guerra mundial. Los dos primeros acomodaban un segundo tripulante, un ingeniero de vuelo, detrás del piloto. Su monstruoso motor movía dos hélices contra rotatorias de tres palas, para absorber toda la potencia. De hecho era el avión con un motor de pistón más grande que hasta entonces había volado en Estados Unidos. Sus alas se plegaban para facilitar su gestión en los portaaviones, e incorporaba una bodega interna para bombas, además de la que podía transportar externamente. El armamento era de seis ametralladoras de 12,7, o seis cañones de 20 mm en las alas, hasta 2.900 kilos de bombas, o dos torpedos de 900 kilos.

Las pruebas en vuelo demostraron que era un gran avión, y continuaron al menos hasta 1947. Sin embargo, la llegada del reactor truncó la carrera de este prototipo. Por otra parte, Boeing estaba especializado en grandes bombarderos, y debía dedicarse a ellos. En ese momento, el desarrollo del B-50 y ya en ciernes los B-47 y B-52. No hubo pedidos y los aviones se desguazaron en los primeros años 50.

Boeing C-97, el primer gran carguero de posguerra

KC-97 alimentando a dos A-7 Corsair II. Inmediatamente arriba, un XC-97 en Seattle

El primer Boeing XC-97 volaba el 9 de noviembre de 1944. Se trataba de un derivado del bombardero B-29, que utilizaba sus mismas alas, motores, empenaje de cola, tren de aterrizaje y sistemas, pero que añadía un fuselaje más ancho al propio del bombardero. Se formaba un fuselaje en forma de 8. Se produjeron 3 XC-97, seguidos de 6 YC-97 para sus pruebas en servicio.

En enero de 1948 volaba el primer YC-97A, que incorporaba los motores del B-50 y su timón de dirección, más grande. A partir de ahí todos los aviones de este modelos, civiles y militares incorporaron este estándar. Hasta 1958 se produjeron 888 unidades del avión, que dio servicio en el puente aéreo de Berlín, la guerra de Corea y la de Vietnam. De esta producción, 811 ejemplares eran KC-97 para reabastecimiento en vuelo.

Solo se fabricaron 77 ejemplares de la versión de transporte C-97, y esta incorporaba portalones traseros, y podía transportar hasta 16 toneladas de carga. Entre esta se cuentas dos camiones normales o un blindado ligero M56 Scorpion. El C-97 fue además el primer avión de transporte de gran producción que incorporaba una cabina totalmente presurizada.

Boeing desarrolló una versión de transporte civil, el B-377 Stratocruiser, destinada a vuelos de larga distancia, con un salón en la bodega inferior, y cabinas para dormir en los vuelos muy largos. Este modelo voló en julio de 1947, y solo se produjeron 56 unidades.

La entrada en servicio del KC-97, la versión de reabastecimiento en vuelo, se produce en un momento de transición, en la que los aviones a los que debe dar combustible son cada vez más rápidos. Esta circunstancia hizo que se le añadieran dos reactores J47, que podían ser utilizados durante cortos periodos de tiempo para facilitar las misiones de suministro de combustible a los reactores de combate. Otro problema era que el avión debía transportar dos tipos de combustible, gasolina para sus propios motores y keroseno para sus clientes. Esto complicaba la logística.

Uno de los Stratocruiser israelíes

Israel fue otro utilizador del C-97. Los israelíes compraron aviones de segunda mano cuando no pudieron obtener los C-130 que deseaban, y los convirtieron en cargueros y tanqueros. Uno de estos aviones fue derribado por un misil tierra-aire SA-2 Gudeline egipcio el 17 de septiembre del 71, cuando realizaba misiones de contramedidas electrónicas cerca del Canal de Suez.

Dos TK-1 en la maestranza del Albacete, ya retirados

España fue el otro país que utilizó el KC-97, aunque por un periodo de tiempo muy limitado. En 1972 llegaron 2 C-97 de carga, que fueron canibalizados para mantener una flota de 3 KC-97L. Estos aviones se mantuvieron en servicio sólo hasta 1976, basados en Torrejón. Los KC-97, conocidos en España como TK-1, abastecieron en vuelo a los F-4 Phantom, y fueron los primeros aviones reabastecedores del Ejército del Aire, que abrieron camino a los futuros KC-130. También han sido los únicos aviones de propulsión mixta en servicio en España.
