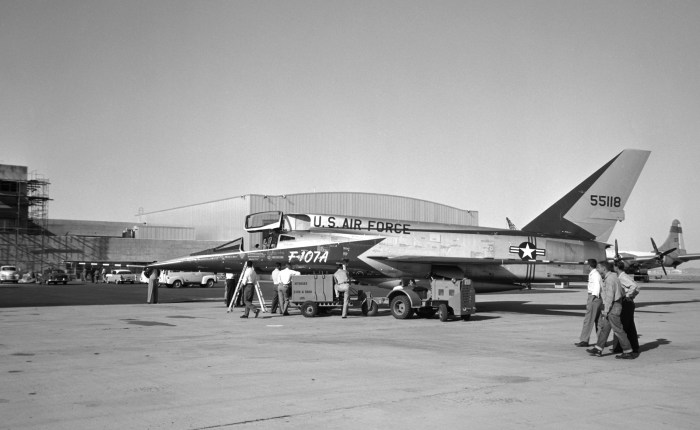

F-107, un avión elegante sin suerte

El 10 de septiembre de 1956, Bob Baker, piloto de pruebas de North American realizaba el primer vuelo del YF-107A, un cazabombardero que se enfrentó al Republic F-105, y perdió. El primer vuelo se desarrolló sin problemas, salvo un fallo en el tren de aterrizaje delantero. El 3 de noviembre alcanzó Mach 2, y el 17 había completado la Fase 1 de pruebas. El segundo prototipo voló el 28 de noviembre, y el tercero y último el 18 de febrero del 57.

North American F-107A (S/N 55-5119). (U.S. Air Force photo)

Lo que más llamaba la atención del diseño era la toma de aire dorsal que alimentaba un reactor Pratt & Whitney J75. Esta fue la primera entras de aire de geometría variable para optimizar la alimentación de aire del motor. En los dos primeros aviones tenia dos posiciones, pero el tercera incorporaba un sistema VAID (variable air inlet duct).

Los timones de dirección y profundidad eran completamente móviles, de una sola pieza. Este desarrollo fue lo suficientemente interesante para que North American lo utilizase en el A-5 Vigilante, el XB-70 Valkirie el F-108 Rapier.

El avión era capaz de subir verticalmente en supersónico. Se llevaron a cabo una serie de pruebas trepada, que fueron suspendidas debidas a daños en el motor. La fuerza aérea no quería, además, competencia para el NF-104, que estaba intentando romper records, en este terreno.

Las pruebas de armamento se realizaron en China Lake y el polígono de pruebas de Salton Sea. Se probaron multitud de cargas, y se realizaron lanzamientos entre Mach 0.9 y Mach 2. Aunque la competición estuvo muy igualada, el F-105 fue declarado ganador. Dos de los YF-107A fueron utilizados por la NACA para el desarrollo del sidestick de control del X-15. El última vuelo del F-107 fue realizado el 1 de agosto de 1959 por Scott Crossfield.

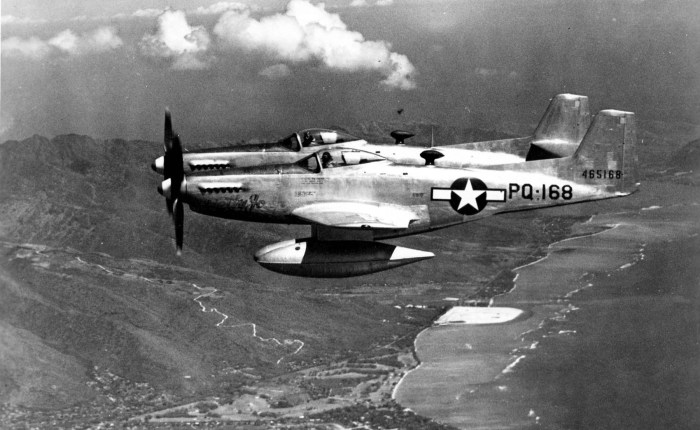

F-82 Twin Mustang, ultimo caza con motor a pistón de la Fuerza Aérea

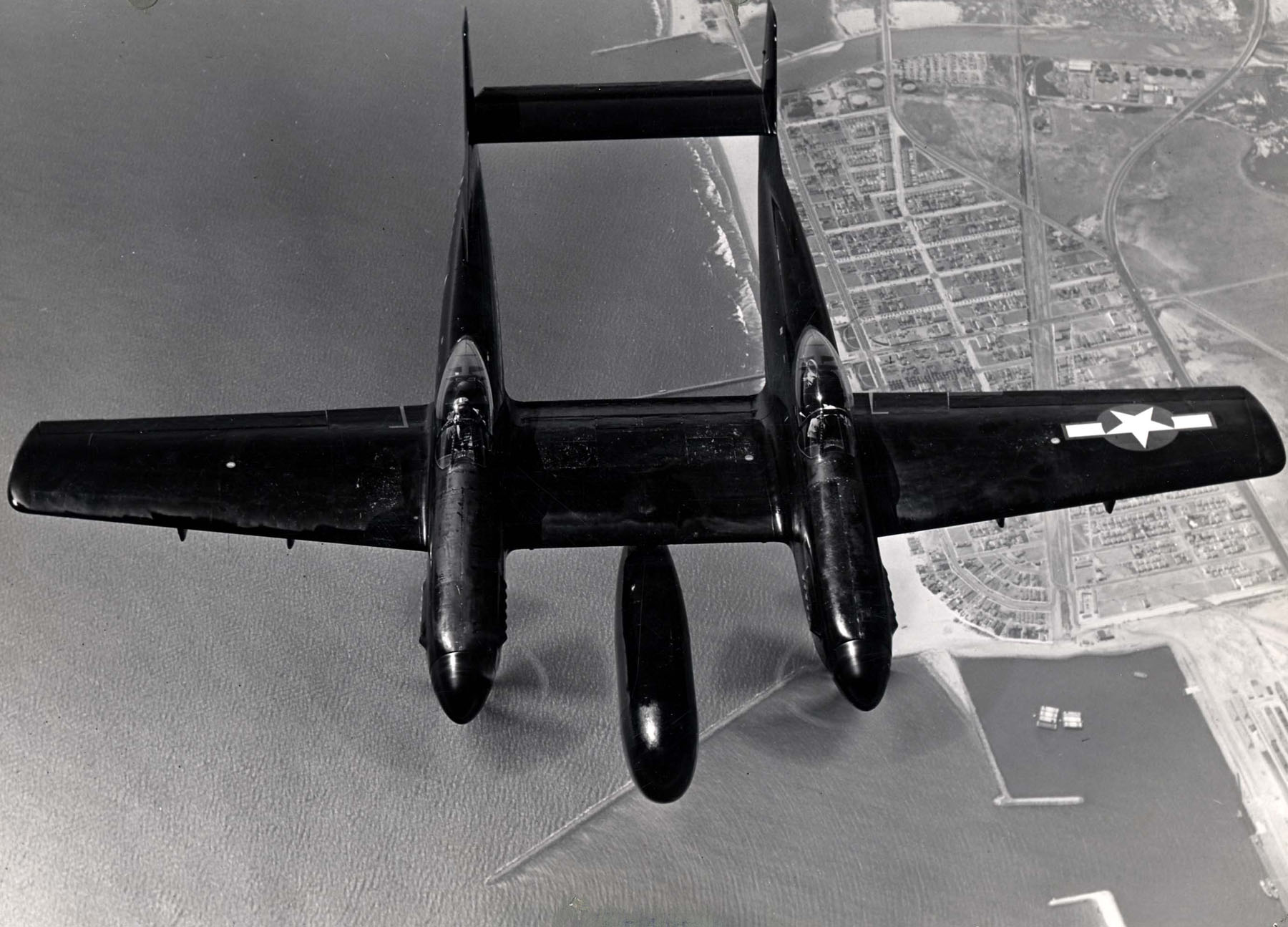

El 15 de junio de 1945 realiza su primer vuelo el XP-82, un curioso interceptor de largo alcance formado por dos fuselajes de P-51H alargados. Las misiones previstas eran las de dar escolta a los B-29 que bombardeaban Japón, pero la terminación de la guerra después del ataque nuclear a Hiroshima y Nagasaki, dejó al P-82 huérfano de su misión principal.

Las buenas características del avión en cuanto a su velocidad, alcance y armamento hicieron que el P-82 fuese el último caza con motor a pistón que entrase en servicio en la fuerza aérea norteamericana. Curiosamente, el mismo avión que motivó su diseño como escolta, fue el que hizo que se construyese en serie para poder combatirle.

La URSS presentó cuatro ejemplares de su bombardero Tu-4, una copia del B-29, en el desfile de 1947. Los observadores norteamericanos comprendieron que estos aviones podían suponer una amenaza directa contra Estados Unidos, y estudiaron una defensa, basada en Alaska que pudiese interceptarlos en su camino al objetivo.

EL desarrollo de cazas todo tiempo a reacción se retrasó, y de esta forma el P-82, que nació como caza de escolta, se convierte en caza nocturno con capacidades de intercepción todo tiempo gracias al emplazamiento de un radar AN/APG-28 para versión F-82F y un modelo SCR-720C18 para el modelo G. Estos aviones también introducen modificaciones importantes, como la de reservar la cabina derecha para el operador radar y la izquierda para el piloto (En las primeras versiones las dos cabinas eran pilotables). El radar estaba situado colgado del ala central, entre los dos fuselajes. La mayor parte de las unidades se basaron en Alaska y en el sudeste asiático.

En el estallido de la guerra de Corea, en junio de 1950, los F-82 estuvieron disponibles inmediatamente para misiones de caza y de ataque a tierra. De hecho, las tres primeras victorias norteamericanas en la guerra fueron conseguidas por los F-82. Sin embargo su obsolescencia estaba muy clara en cuanto comenzaron a aparecer los MiG-15 norcoreanos. Los F-82 desaparecieron de teatro coreano en 1951, siendo sustituido por F-94 Starfire. Un total de 22 F-82 se perdieron en Corea, los que la mitad de debieron a acción enemiga.

Los F-82 en servicio en Alaska se mantuvieron en servicio hasta 1953, a pesar de la falta congénita de piezas de repuesto, que hacía muy difícil mantener suficiente número de unidades en primera línea. También comenzaron a ser sustituidos por los F-94A, y desaparecen de los inventarios de la fuerza aérea en noviembre de 1953.

En total se fabricaron 273 P/F-82, incluyendo 22 prototipos, aviones de prueba y primeras producciones. El cambio de nomenclatura se produjo en 1948 para de ser P (Pursuit) a F (Fighter). Todos los modelos fueron fabricados en la factoría de North American en Inglewood, California.

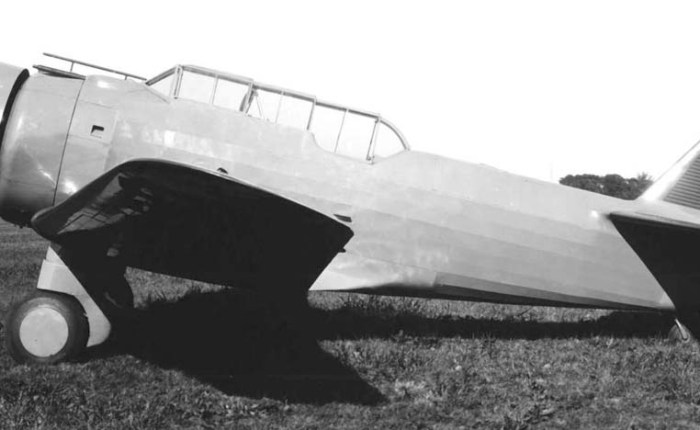

Vuela el NA-16, origen del T-6 Texan

El 1 de abril de 1935, Eddie Allen hacía volar por primera vez el North American NA-16, luciendo la matrícula experimental X-2080. Se trataba del primer producto que llevaba el nombre de North American, y el progenitor de toda una serie de entrenadores que culminaría en el T-6 Texan, del que en la segunda guerra mundial se fabricarían 13.685 unidades.

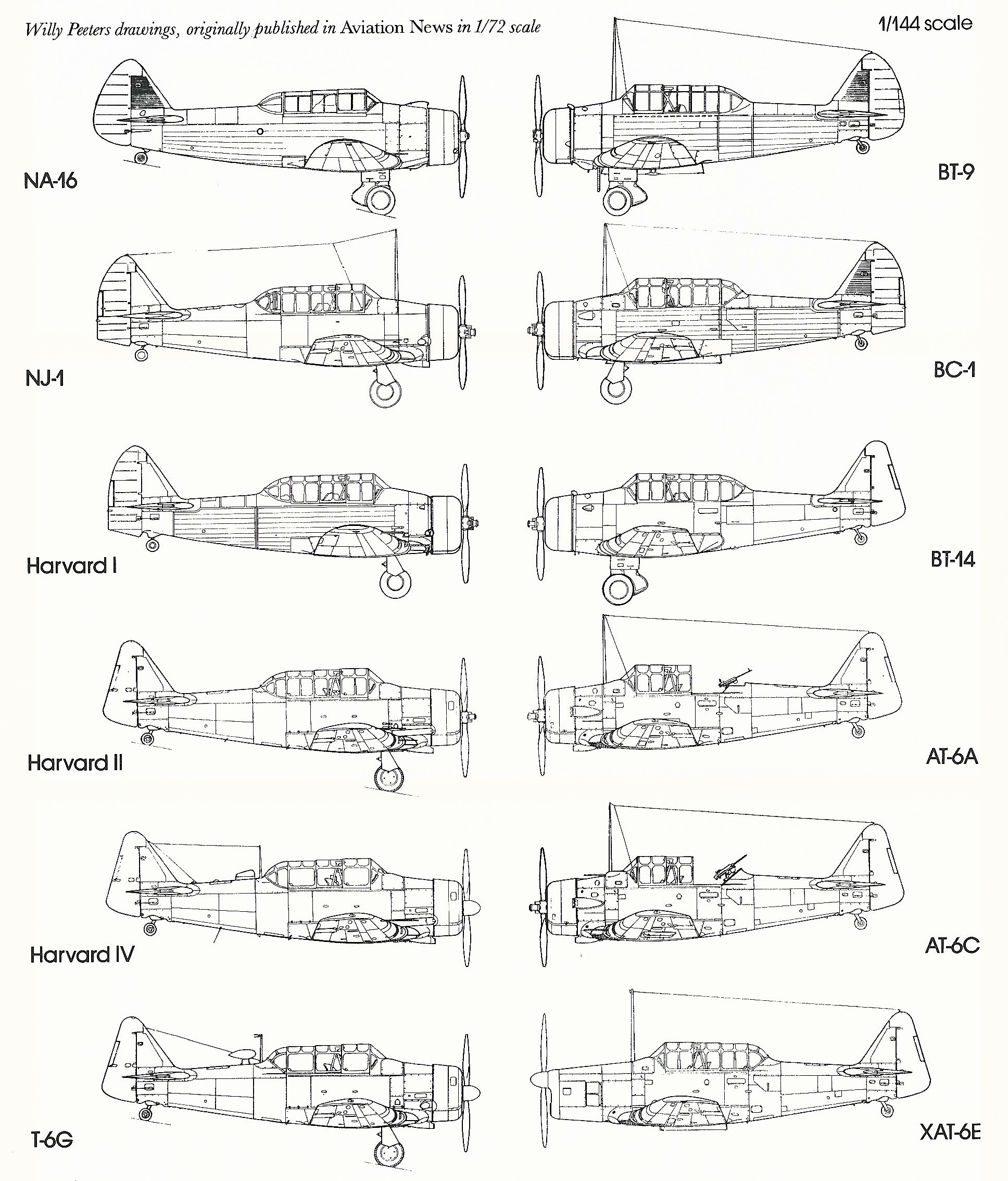

Primera forma, sin cabina y sin carenaje en el tren de aterrizaje, y forma definitiva, en la parte superior.

Los orígenes del NA-16 se remontan a un año antes, cuando Dutch Kindelberger, , Atwood y Harold Raynor, entonces a la cabeza de la recién formada North American Aviation, decidieron que podían diseñar un mejor entrenador para el Air Corps, que comenzaba a notar la necesidad de un entrenador moderno para formar a los pilotos en la nueva hornada de aviones de altas prestaciones que se avecinaba.

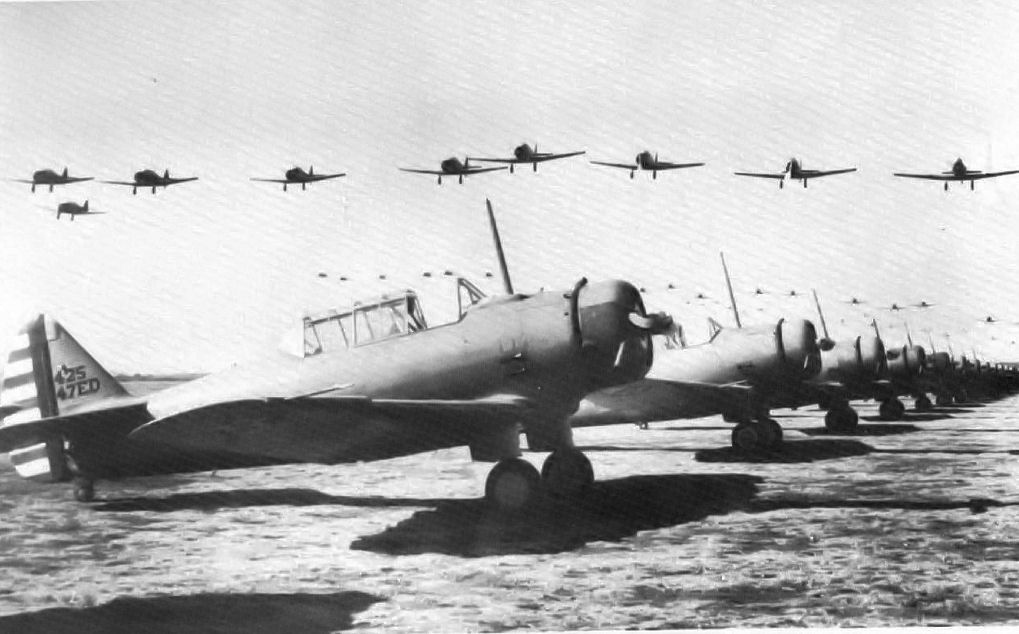

BT-9 en servicio en Randolph Field.

La fecha límite para presentar el avión era abril de 1935, por lo que tenían muy poco tiempo. El NA-16 apareció como un monoplano con dos cabinas abiertas y tren fijo, con fuselaje de tubos de acero al molibdeno y recubierto de lona. El avión fue rápidamente modificado a petición del cliente con una cabina cerrada y carenado en el tren de aterrizaje. North American se llevó el contrato y recibió un primer pedido de 40 aviones en octubre de 1935.

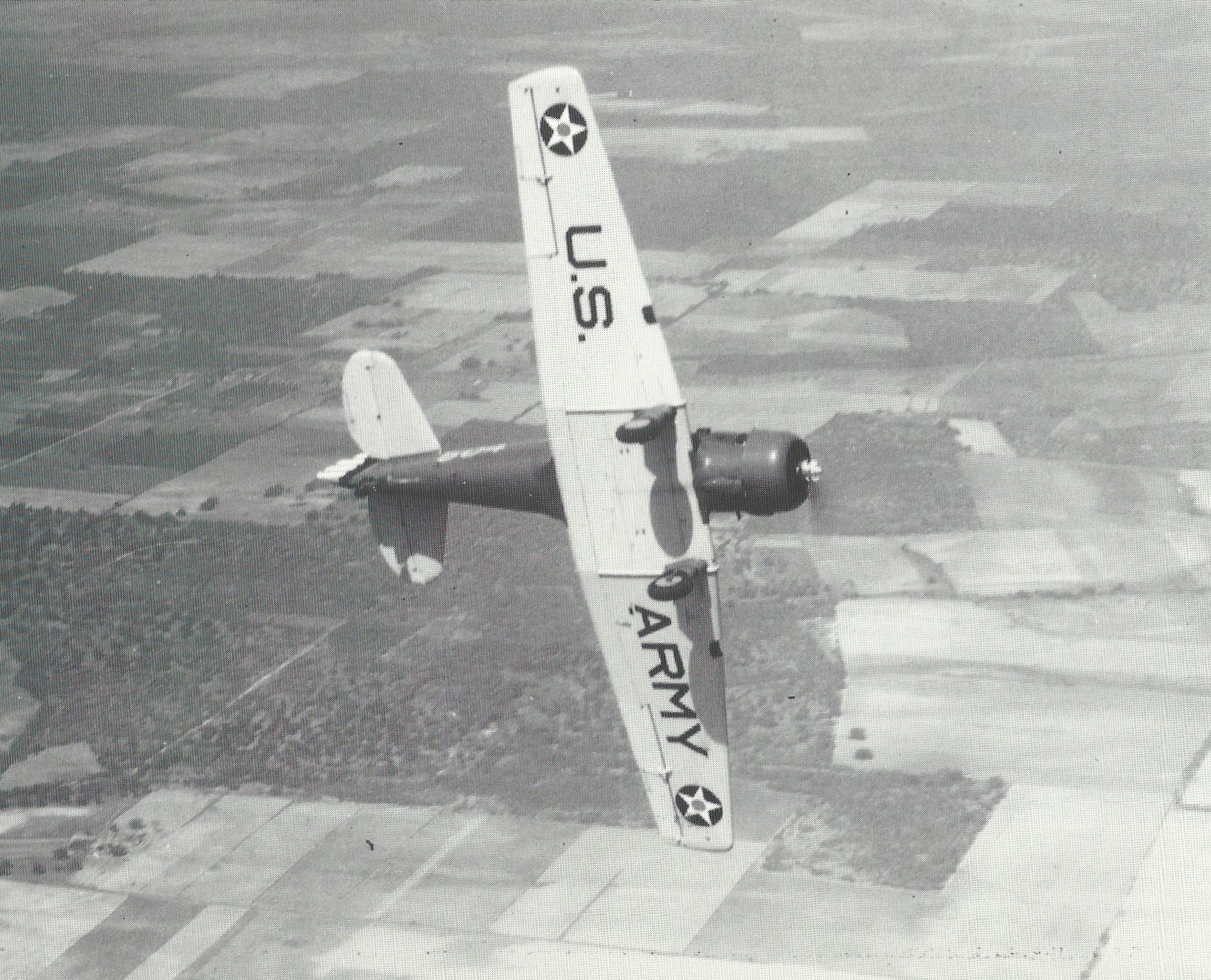

El avión entró en producción en una nueva factoría en Mines Field, el aeropuerto municipal de Los Ángeles, con la denominación BT-9. Fue el comienzo de una historia que llevó a más de 60 variantes de North American que cubrían diferentes versiones y clientes, con una producción total combinada de más de 17.000 aviones, que llegan a los 20.000 si incluimos a los construidos fuera de Estados Unidos.

La producción comenzó con la primera serie de 40, más otros 43 ejemplares, y otros 13 equivalentes en repuestos. El 15 de abril del 36 realizaba su primer vuelo el BT-9 de producción. La historia de este avión no estuvo exenta de problemas. Los primeros tenían una tendencia a entrar en pérdida, que causó varios accidentes graves, que fueron corregidos con cambios en las alas, que mostraban una elevación de 2 grados, y modificaciones en el timón de dirección.

NJ-1 de la US Navy.

Siguieron más contratos para los BT-9A, equipados con una cámara K-3B, interfono y provisión para una ametralladora trasera. EL BT-9D incorporaba un alargamiento del fuselaje de 15 cm y el timón en forma triangular que se aplicarían a los Texan. La Marina pronto solicitó su propia versión, en 1937, y la designó NJ-1.

Finalmente, el BT-14 fue la última versión con tren de aterrizaje fijo, y también introdujo el fuselaje metálico, que seguirían las demás versiones a partir de ese momento. En 1937 comenzaron a volar los prototipos con tren de aterrizaje retráctil, y a comienzos de 1938, North American desarrollaba el NA-44 para misiones de ataque ligero y bombardeo en picado. Esta fue la primera versión completamente metálica, y con motores más potentes, entre 750 y 1100 cv, y el precedente de los AT-6.

NAA YF-93A, “penetration fighter” en 1950

El 26 de enero de 1950 despega en su primer vuelo el North American YF-93A, un derivado del F-86 Sabre, pensado como caza de escolta, o “penetration fighter”, en la jerga norteamericana de la época. El NA-157 comenzó siendo una versión de largo alcance del Sabre, el F-86C, con una capacidad estimada de 7.420 litros de combustible, y una autonomía de 3.700 kilómetros. Ante los importantes cambios, su nomenclatura fue cambiada a YF-93A, y se presentó para competir contra el McDonnell XF-88 Voodoo y el Lockheed XF-90 para el programa de escolta de bombarderos.

Esta competencia fue ganada por el XF-88, aunque no generó pedidos de forma inmediata. El XF-88 dio origen al F-101 Voodoo. Como consecuencia de esto, los dos YF-93A construidos fueron entregados a la NACA Ames, donde fueron utilizados para diversas pruebas y como avión de escolta en vuelos de prueba hasta 1956.

Los comienzos del avión fueron buenos y la USAF hizo un pedido de 118 F-93A. sin embargo, este contrato se canceló abruptamente en 1949, al demostrar las pruebas del B-47, que la velocidad del avión le permitiría cumplir su misión sin escolta.

El primer prototipo fue fabricado con entradas de aire diseñadas por la NACA, que demostraron ser ineficientes en ciertos ángulos de ataque, siendo incapaces de suministrar la cantidad necesaria de aire al motor, un Pratt & Whitney J48 con postcombustión. El avión estaba armado con seis cañones de 20 mm en el morro y montaba un radar SCR-720.

Cancelación del XF-108 Rapier

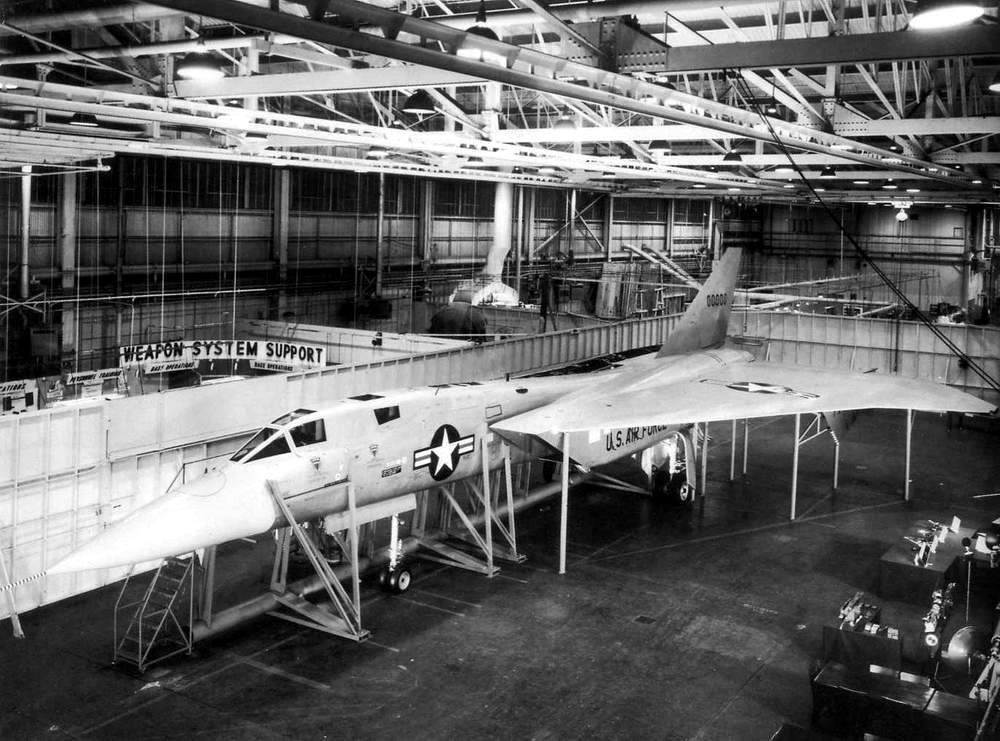

Maqueta a tamaño natural del NA-236

El 23 de septiembre de 1959 el Pentágono canceló el XF-108 Rapier, un interceptor para defender a Estados Unidos de los bombarderos soviéticos, con una velocidad máxima de Mach-3. Su radar y sus misiles le permitirían derribar los bombarderos a una distancia de casi 160 kilómetros, y para reducir costes montaría los mismo motores que el XB-70 Valkirye, y utilizaría diversos elementos de otros interceptores.
Este ambicioso avión solo llegó a la fase de maqueta a escala natural antes de ser cancelado, sobre todo debido a un cambio en la política americana, que veía el futuro más en los misiles balísticos que en los aviones tripulados.

El Rapier tiene su origen en el programa LRI-X (Long Range Interceptor, Experimental), que debía reemplazar en su momento a los f-102 Delta Dagger y F-106 Delta Dart. Las Primeras especificaciones eran menos exigentes, pero especificaban un sistema d control de fuego avanzado y un alcance de 1.600 kilómetros. Ocho compañía se presentaron a este proyecto, y North American lo ganó con el NA 236. Este programa fue cancelado en mayo de 1956.

El F-108, segunda y definitiva propuesta antes de cancelación.

Un año después se lanzaba el WS-202ª, y se le asignaba la designación F-108. La designación de North American fue NA-257, aunque era básicamente similar a su propuesta anterior. El diseño sufrió una considerable evolución, debido a los desarrollos que se estaban realizando, y al final quedó un enorme interceptor con un peso máximo al despegue de 45 toneladas y una longitud de 22,1 metros. Fue propuesto como penetrador, junto al XB-70, y gracias a su radar para cubrir posibles huecos en el sistema de radares de defensa.

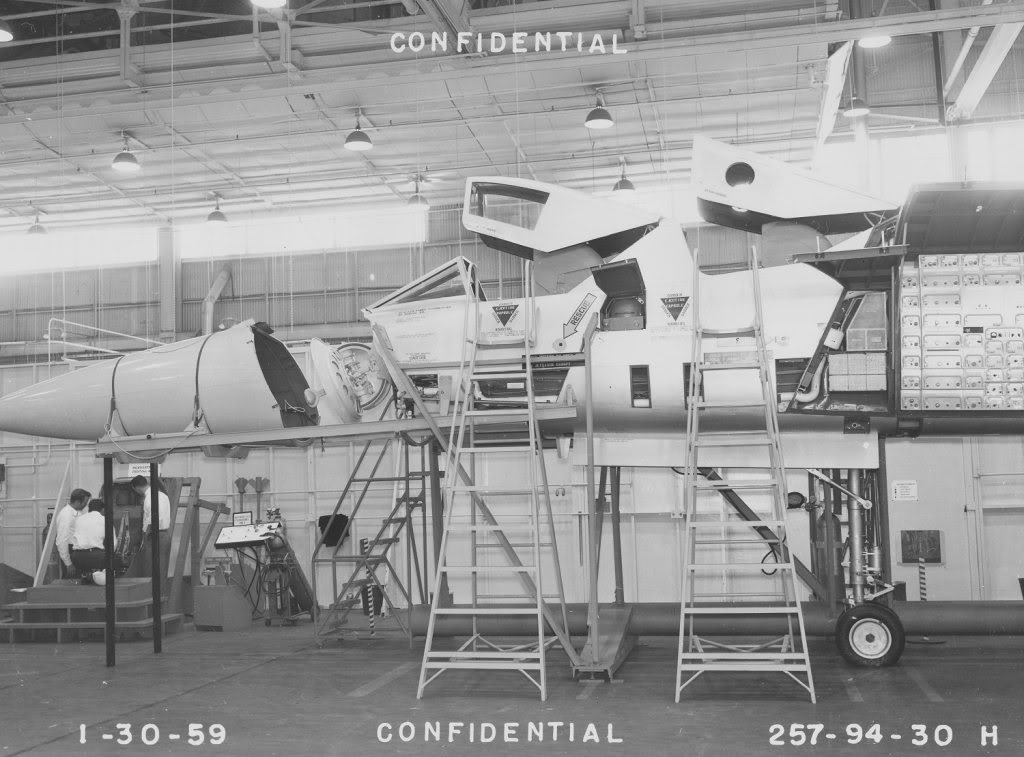

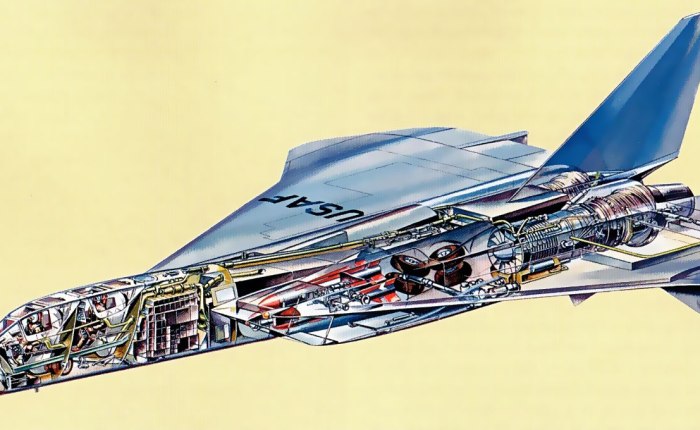

La «suite» electrónica del F-108, luego utilizada en otros proyectos como el YF-12A Blackbird

Sin embargo, el avión nunca se hizo una realidad. Su cancelación se anunciaba el 23 de septiembre de 1959. Sin embargo, tecnología desarrollada para el Rapier estuvo presente en el North American A-5 Vigilante, avión naval de ataque, luego modificado para misiones de reconocimiento.

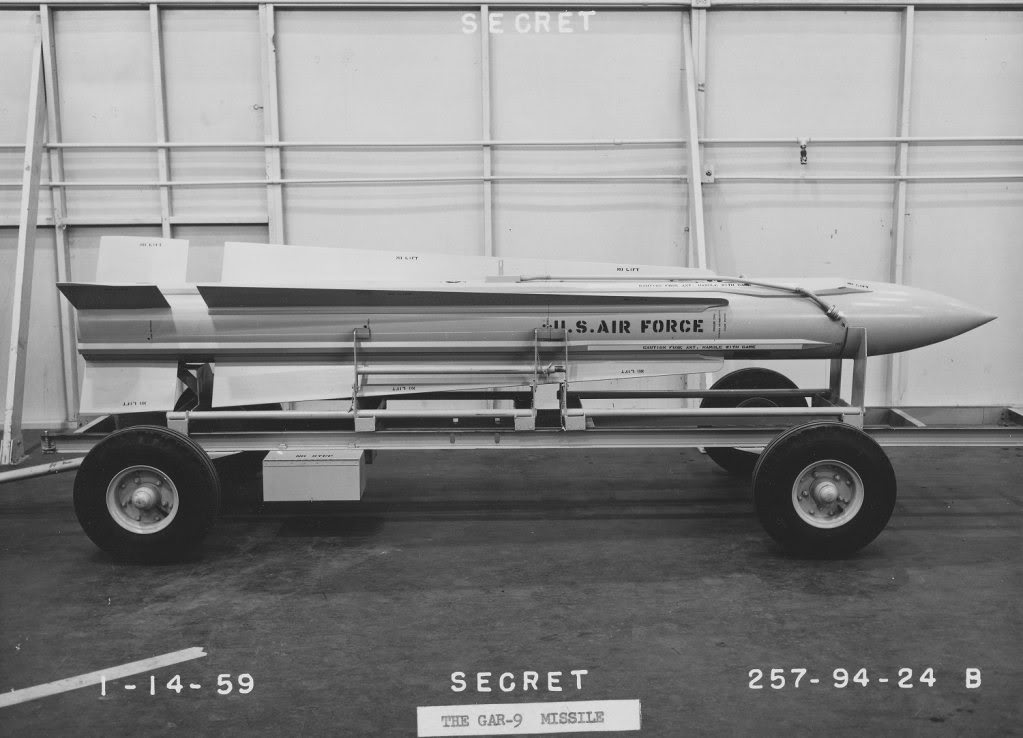

Hughes siguió desarrollando el sistema de control de fuego avanzado, y fue luego utilizado en el Lockheed YF-12A, junto al misil GAR-9, luego designado AIM-47.

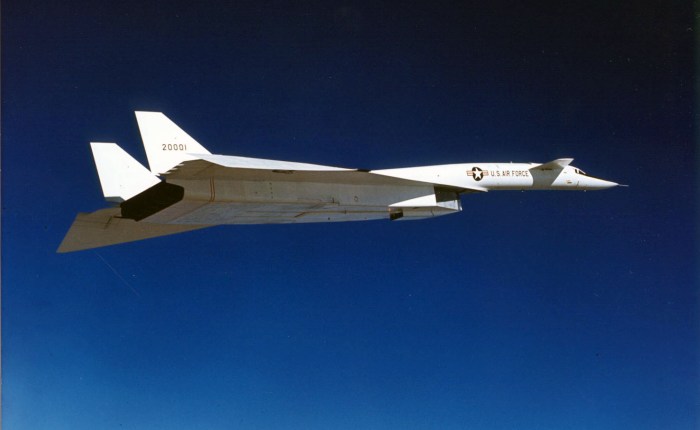

XB-70, un canto de cisne a Mach 3

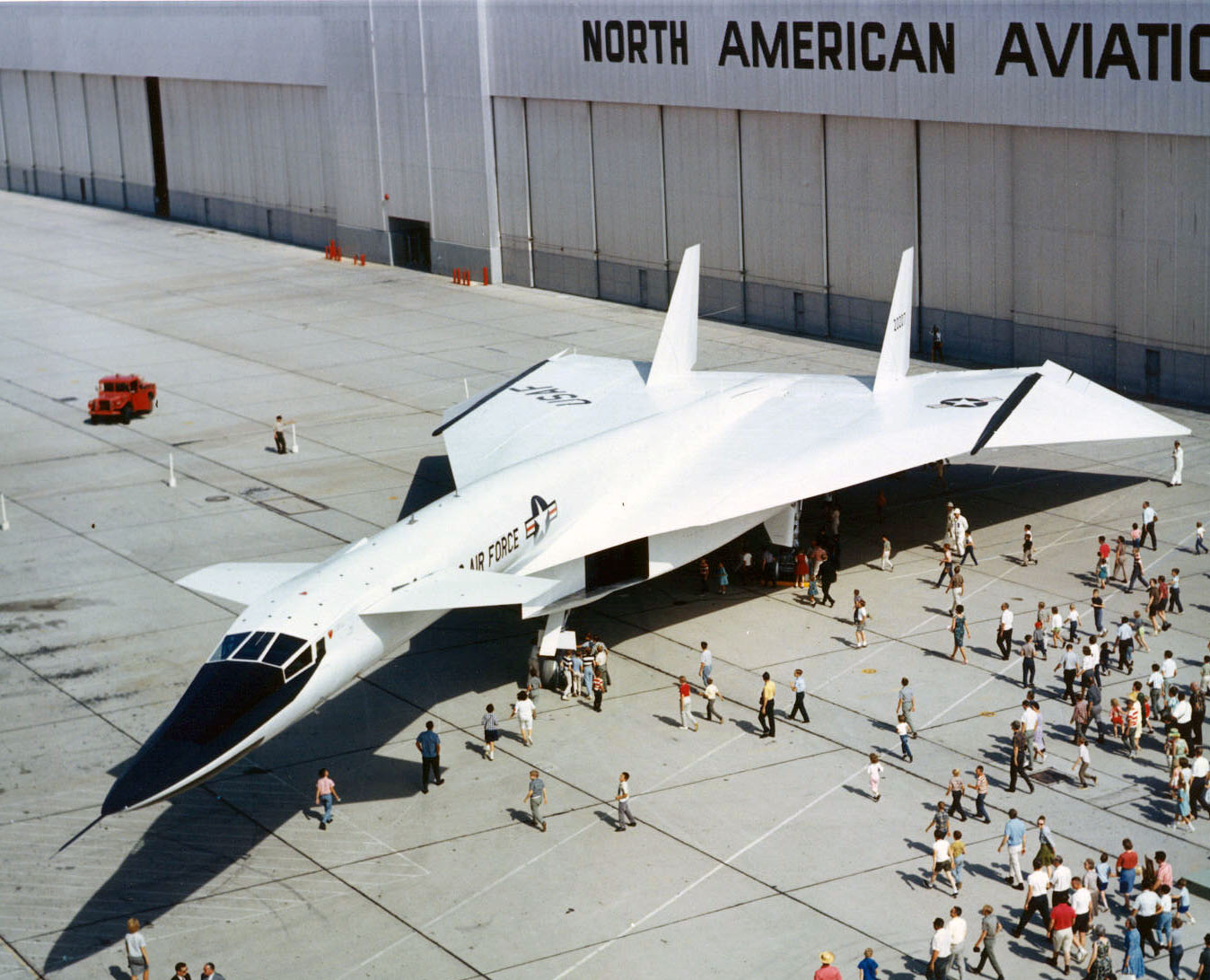

El 21 de septiembre de 1964 realizó su primer vuelo el North American XB-70. El prototipo de lo que debería haber sido un bombardero estratégico nuclear, con una velocidad de Mach 3 a 21.000 metros de altura, nació ya muerto. La doctrina del Strategic Command había cambiado. Los misiles intercontinentales y al avance de los misiles antiaéreos decían que la mejor opción de supervivencia de un bombardero era la penetración a baja cota, y en este campo, el B-70 ofrecía muy pocas ventajas sobre el B-52, ya en servicio.

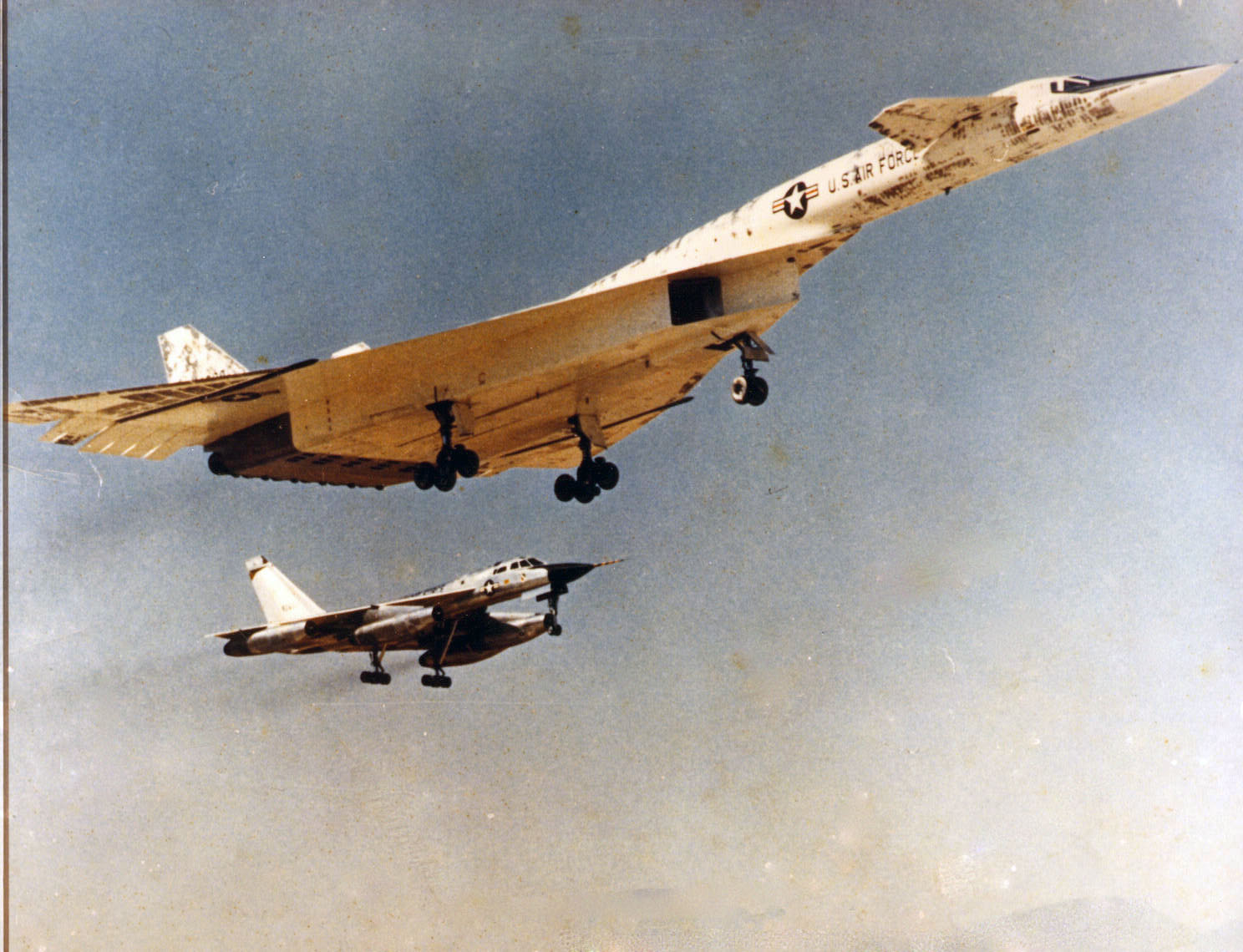

Obsérvese la pérdida de pintura después de un vuelo a alta velocidad

La historia comienza a finales de los años 40 cuando la bomba atómica rusa cambia completamente la estrategia de defensa norteamericana. El tridente atómico norteamericano estaba basado en bombarderos estratégicos, misiles intercontinentales basados en tierra y submarinos nucleares portadores de misiles. Se llegó a estudiar seriamente la posibilidad de la propulsión atómica para aviones, pero los peligros de un derribo o un accidente lo desaconsejaron.

XB-70A Valkyrie from North American makes a clean low-level pass (landing gear up). (U.S. Air Force photo)

El B-70 era hijo de una era donde el más rápido y más alto suponían mayores posibilidades de éxito. En los años sesenta esta afirmación ya no era cierta. El bello XB-70 voló en soporte de diversos programas experimentales de la NASA, y en apoyo del futuro avión supersónico de pasajeros, que nunca llego a ser una realidad.

Puntas de ala bajadas, carenaje de cabina subido. Un vuelo a alta velocidad.

Durante su primer vuelo, el avión tuvo un fallo al replegar su tren de aterrizaje, lo que le impidió intentar llegar a velocidad supersónica. Esta se alcanzó en el tercer vuelo. Un año después, el 14 de octubre de 1965 alcanzó Mach 3.02 a 21.000 metros de altura. El primer prototipo tenía problemas con sus paneles en nido de abeja (honeycomb), que se perdían en vuelo supersónico. EL segundo prototipo solucionaba casi todos los problemas. El 12 de abril del 66 alcanzaba Mach 3.08 y lo mantenía 22 minutos, demostrando que el diseño era válido.

North American XB-70A Valkyrie in formation. Other aircraft are (near to far): Northrop T-38A-15-NO S/N 59-1601, McDonnell F-4B-15-MC BuNo 150993, North American XB-70A-2 S/N 62-207, Lockheed F-104A-20-LO (aka F-104N) S/N 56-813, and Northrop YF-5A-NO S/N 59-4989. (U.S. Air Force photo)

North American XB-70A Valkyrie just after collision. Note the F-104 is at the forward edge of the fireball and most of both XB-70A vertical stabilizers are gone. (U.S. Air Force photo)

North American XB-70A Valkyrie after collision. (U.S. Air Force photo)

North American XB-70A Valkyrie inverted. (U.S. Air Force photo)

El accidente del 8 de junio fue un duro golpe al programa y supuso la pérdida de dos grandes pilotos.

El 8 de junio de 1966, el prototipo 2 realizaba un vuelo en formación con otros aviones, para conseguir material gráfico para General Electric, el fabricante de los motores. Un F-104 tocó el ala derecha y termino invertido, impactando contra la parte superior del bombardero, destruyendo sus timones, verticales y el ala izquierda. El B-70 se estrellaba al norte de la ciudad de Barstow, en California. En el accidente perdieron la vida Joe Walker, jefe de pilotos de prueba de la NASA, que había volado en el X-15, y el copiloto del B-70 Carl Cross. El piloto, Al White, salió con vida pero con muy serias heridas.
