A-6 Intruder, el camión de bombas de la Marina

A-6 Intruder, el camión de bombas de la Marina

A2F-1_armament_NAN9-63

El 19 de abril de 1960, Robert Smyth, piloto de pruebas de Grumman, ponía por primera vez en vuelo el YA2F-1, primer prototipo del Intruder, un birreactor de ataque para la Marina americana, pensado para sustituir al ya obsoleto A-1 Skyraider. La particularidad del Intruder era su uso intensivo de la electrónica y su disposición en cabina lado a lado. El Intruder combatió en la guerra del Vietnam y en la primera del Golfo. Debía haber sido sustituido por el A-12 Avenger, un avión “stealth” en forma de triángulo que nunca llegó a volar. Finalmente fue el F-18 quien tomo su relevo, cuando fue retirado en 1997.

16928310107_cd6619cdf0_b YA3F-1 en vuelo con sus toberas 30 grados en rotación.

La marina lanzo un requerimiento en 1957 para un avión de ataque táctico con capacidad todo tiempo. A esta solicitud respondieron ocho compañías, y el G-128 de Grumman fue dado por ganador el 2 de enero de 1958, con la denominación A2F-1. El equipo de Larry Mead (también responsable del F-14 Tomcat y del módulo lunar) presentó un monoplano no supersónico, con un completo equipo electrónico que le permitía operar en cualquier circunstancia. La integración de estos equipos fue el reto más importante, y lo que confirió a este avión sus capacidades fuera de lo común.

A-6 BD-landing

Los cuatro primeros prototipos incorporaban unas toberas que podían girar 30 grados hacia abajo para facilitar un despegue corto. Sin embargo, esta característica no se incorporó a los aviones de serie. Los frenos aerodinámicos también dieron muchos problemas. Estaban situados en la parte trasera del fuselaje, y el asunto se solucionó colocándolos en la punta de las alas, abriéndose como una mariposa.

A 6A Intruders Vietnam 1968 01

El Intruder entró en servicio en 1963. Fue enviado a Vietnam, donde sus comienzos fueron problemáticos, teniendo una disponibilidad muy pobre debido a su complejidad electrónica. La marina redujo sus exigencias operativas, y el avión demostró su valía en Vietnam. En 1966 era el único capaz de atacar objetivos en el norte con mal tiempo y de noche. El avión estaba optimizado para vuelo supersónico, con una buena maniobrabilidad, incluso cargado de bombas.
El A-6 era capaz de volar con 8 toneladas de bombas en mal tiempo y a baja cota.

A-6 VA-65 Early A-6Es

Debido a esto se perdieron 84 unidades en Vietnam, la mayor parte por fuego antiaéreo. El Intruder también participó en operaciones en Líbano en 1983 y en Libia en 1986. Finalmente en 1991 realizó 4.700 misiones en la primera Guerra del Golfo, y también la campaña en Somalía. Los marines lo retiraron en 1993, pero aún vio acción sobre Bosnia en 1994, operando desde portaaviones.

a6a-1

El A-6 se produjo en diversas versiones. El A-6C, del que solo se hicieron 12, era una versión especializada en ataques nocturnos a la ruta Ho Chi Minh en Vietnam, con un complejo equipo FLIR y cámaras de televisión de baja luminosidad. Se modernizaron sus radares de navegación y seguimiento, además del control de fuego. Sólo se perdió uno en Vietnam. Los demás fueron luego convertidos al estándar A-6E.

A-6 d254andzyoxz3f.cloudfront.net_asdca Un A-6C, Con su equipo de detección bajo el fuselaje.

El KA-6D, estaba equipado para reaprovisionamiento en vuelo. Se convirtieron para esta misión un total de 90 aviones, 78 A-6A y 12 A-6E, que perdieron sus sistemas electrónicos y eran capaces de acompañar a la fuerza de ataque y darles combustible en el camino. Estos aviones fueron sobreutilizados, y muchas de las células terminaron operando con muchas restricciones debido a su uso intensivo, y el alto número de lanzamientos y recuperaciones en portaaviones. Fueron retirados y sustituidos por el Lockheed S-3 Viking y posteriormente por los F-18.

A-6 F1556021003487-1280px-a-6e_from_va-145_refuels_tomcats_from_vf-1_and_vf-2_in_1989 KA-6D dando combustible a F-14 Tomcat.

La versión más compleja del Intruder fue la de guerra electrónica, conocida como EA-6A y EA-6B Prowler, que han dado cobertura electrónica a la lota y a sus escuadrones de ataque hasta que han sido sustituidos por los EA-18G Growler a partir de 2009, siendo estos los últimos en ser retirados de servicio.

A-6 1324089627038876560

La versión final en entra en servicio, en diciembre de 1971, fue el A-6E, cuyos radares se veían sustituidos por un Norden AN/APQ-148 multi modo, y ordenadores a bordo mucho más fiables. También incluía un sistema de navegación inercial y un sistema de navegación inercial para apontaje en el portaaviones. La versión E incluía una torreta TRAM (Target Recognition and Attack Multi-Sensor), montada bajo el morro del avión, que le permitía ataques muy precisos, al designar blancos de forma autónoma y atacarlos con bombas guiadas por láser. Las actualizaciones incorporadas le permitieron utilizar la práctica totalidad de misiles y bombas del arsenal americano. Se fabricaron 445 unidades, de las que 240 eran conversiones de versiones anteriores.

A-6 43210749362cc11970b94111ac90cb87

Grumman Skyrocket, primer caza bimotor de la marina

Grumman Skyrocket, primer caza bimotor de la marina

Grumman XF5F-1 Skyrocket

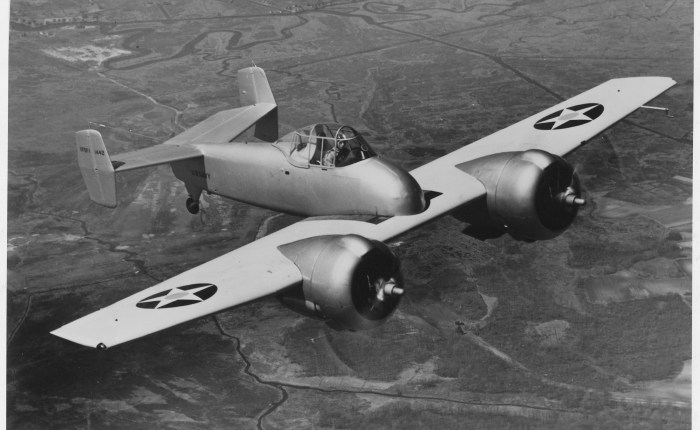

El 1 de abril de 1940, pilotado por B.A. Gilles, piloto de pruebas de Grumman, realiza su primer vuelo el Grumman XF5F-1, apodado Skyrocket. Se trata de un caza ligero bimotor embarcado, lo que es una novedad a nivel mundial. Su apariencia es extraña: dos grandes motores en un monoplano cuyo fuselaje no llega a sobresalir del borde del ala, junto a un timón bideriba. Cada motor desarrolla 1.200 cv, con un potente armamento previsto de dos cañones de 23 mm.

f5f-2

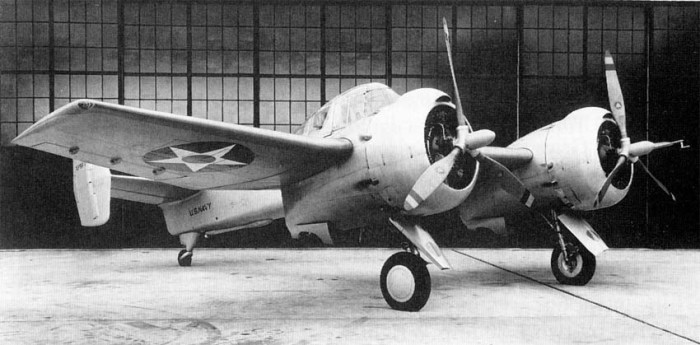

Pronto aparecieron problemas de refrigeración en los motores, por lo que fue sometido a múltiples modificaciones. Asimismo, se redujo la altura de la cabina, y los dos cañones se cambiaron por cuatro ametralladoras de 12,7 mm. Finalmente, para paliar ciertas anomalías aerodinámicas, el fuselaje se alargó hasta cubrir el borde de ataque del ala.

f5f-14

Las correcciones de Grumman llevaron al avión a alcanzar los 650 km/h de velocidad (igual que el Corsair), pero trepaba a 20,3 metros por segundo, mientras que el Corsair solo lograba 13,5. El Skyrocket es el primer avión en Grumman con alas plegables.

f5f-1

Las pruebas mostraron que la fórmula bimotor diseñada por Grumman tenía futuro, pero debía ser refinada. La enorme potencia, que se aplicaba a hélices que giraban en sentidos opuestos, para evitar el efecto de par en el despegue, lo hacían sencillo de manejar, aunque con solo un motor, el timón tenía poco efecto. La visibilidad hacia delante era muy buena y maniobraba bien.

xf5f-1-2a

En pruebas contra otros modelos de aviones se mostró superior incluso al Corsair en capacidad de trepada, y mejor que los Spitfire, Hurricane, P-40 o Wildcat con los que se enfrentó. Sin embargo, la marina consideró que la complejidad de los dos motores en el avión limitaría su disponibilidad a bordo de los portaaviones, y se prefirió al Wildcat, claramente inferior, para producción en masa.

f5f-10

En 1942 Grumman ya estaba trabajando en otro bimotor de caza, que llegaría a ser el F7F Tigercat. El Skyrocket siguió siendo utilizado para desarrollar este programa, a pesar de presentar numerosos problemas con su tren de aterrizaje. Finalmente, el 11 de diciembre de 1944, realizó un aterrizaje forzoso, y fue dado de baja.

30401571467

Aunque el Skyrocket fue construido en un solo ejemplar, sus particulares formas fueron utilizadas en comic diversos. El Skyrocket era la “super arma” de Blackhawk, un comic de los años 40. Los Blackhawks volaron escuadrones de Skyrocket hasta 1949, haciéndolo muy conocido, aunque solo había sido un prototipo único.

Grumman F3F, el último caza biplano en EEUU

Grumman F3F, el último caza biplano en EEUU

8_zps992ahd8o

Jimmy Collins, piloto de pruebas de Grumman, se sentó a los mandos de un rechoncho biplano de caza el 20 de marzo de 1935, puso su motor en marcha y carreteó hacia la cabeza de pista. Poco después realizó su primer vuelo con el nuevo XF3F-1, una versión bastante mejorada del F2F de la Marina, que tiene el honor de ser el último biplano de caza en entrar en servicio en las fuerzas armadas de Estados Unidos.

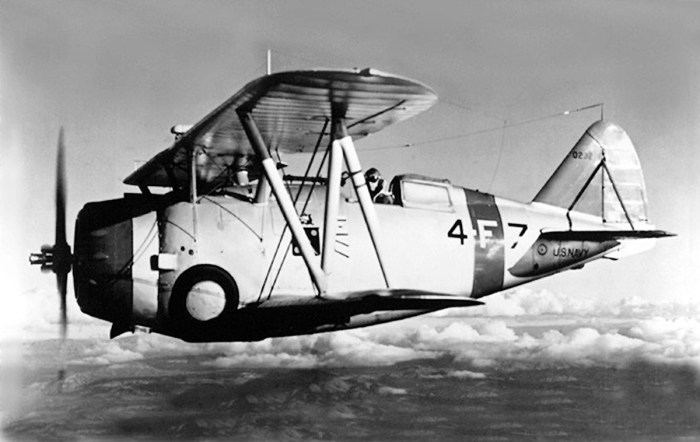

F3F-1_4-F-7_Jax

El F2F tenía graves problemas de estabilidad, y de control de giro, por lo que la marina decidió encargar a Grumman una versión mejorada. También buscaba una cierta capacidad de ataque a tierra. El nuevo avión utilizaba el mismo motor, un Pratt & Whitney R-1535 en estrella, tenía un fuselaje alargado y mayor envergadura de ala. Los defectos quedaban corregidos.

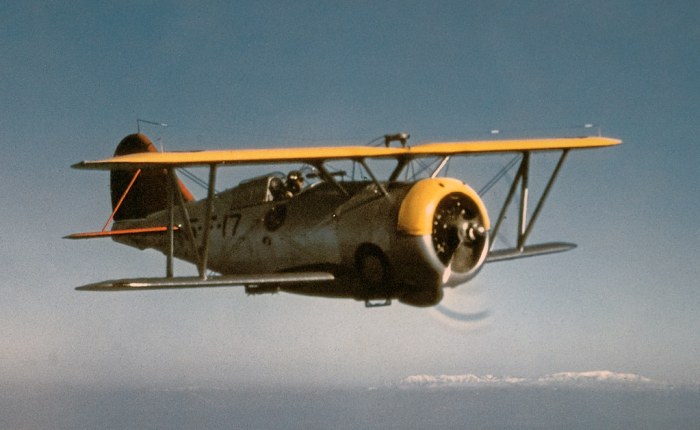

Grumman_F3F-1_Marines_(4568514512)

El 20 de marzo Collins realizó tres vuelos. Dos días más tarde, hoy hace 85 años estuvo realizando recuperaciones de picado. En el décimo, a una altura de poco más de 2.400 metros, el avión fue sometido a una fuerza de 14 G. El avión se desintegró en el aire y collins murió en el accidente. El segundo prototipo se construyó más reforzado, pero también se perdió el no poder recuperarse de un giro cerrado.

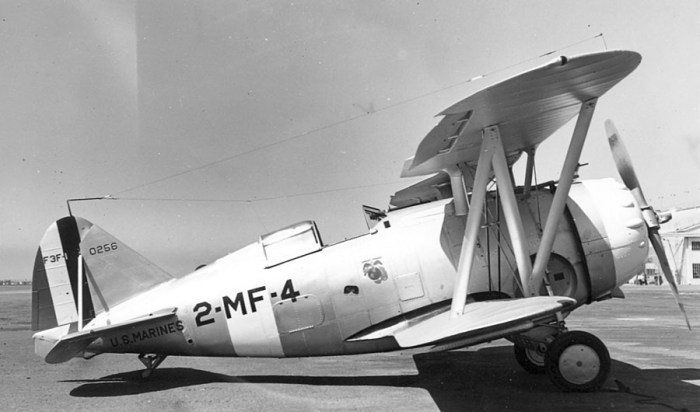

Grumman_F3F-2_2-MF-3_(8031160215) F3F-2 de los MArines.

A pesar de ellos, las características del F3F eran buenas, y la marina pasó un pedido de 54 F3F-1 el 24 de agosto de ese año. En 1936 el avión entraba en servicio en los portaaviones Ranger y Saratoga. Los últimos se entregaron en enero de 1937. Grumman produjo el F3F-2 sin contrato, cambiando el motor a un Wright R-1820 de 950 CV. La marina pidió 81 unidades. Los aviones parecían más rechonchos, pero su velocidad subía hasta los 410 Km/h.

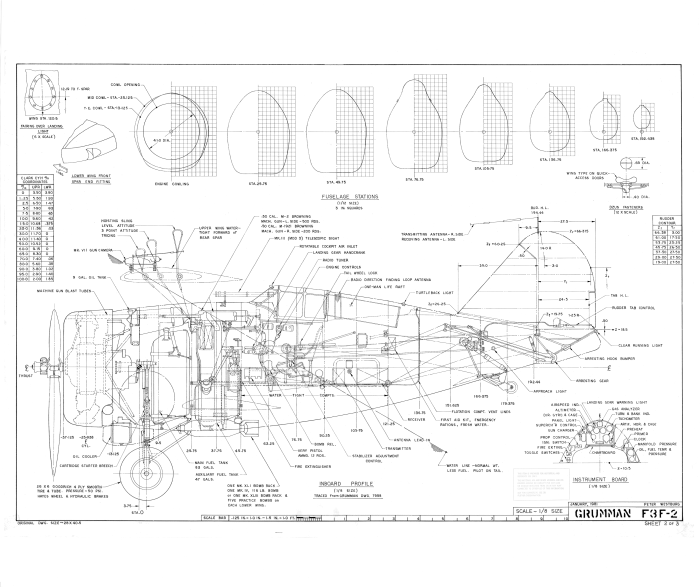

GRUMMAN_F3F-2_2_OF_3_1

El F3F-3 fue el resultado de los estudios en el túnel de viento de la NACA, e incorporaba una hélice de mayor diámetro y un fuselaje más cuidado aerodinámicamente. La marina pidió 27, que completaron la serie F3F. Los monoplanos habían llegado para quedarse. Grumman desarrollaba el F4F Wildcat, aunque su desarrollo se estaba prolongando más de lo previsto.

F3F-1FlyingBarrell

Todos los F3F se retiraron de los escuadrones de primera línea a finales de 1941. Aunque muchos de ellos se siguieron utilizando en misiones de entrenamiento y enlace hasta finales de 1943.

X-29, una maravilla con las “alas al revés”

X-29, una maravilla con las “alas al revés”

X-29_at_High_Angle_of_Attack_with_Smoke_Generators for comparison

El 14 de diciembre de 1984, con Chuck Sewell, piloto de pruebas de Grumman realizaba su primer vuelo el X-29, un laboratorio volante para definir las ventajas de un ala en flecha invertida de 33 grados, aplicada a un avión de altas prestaciones. Era un avión muy especial, que utilizaba materiales compuestos avanzados, un ala supercrítica en flecha invertida, una superficie “canard” de incidencia variable, y un sistema de control FBW (Fly By Wire), gobernado por seis ordenadores, tres digitales y tres analógicos.

IMG_20180623_132254

El programa unió a la Defense Advanced Research Projects Agency (DARPA), la fuerza aérea, la NASA, Grumman y muchas otras firmas, y e avió realizó un total de 437 vuelos entre 1984 y 1992. Un año después de su primer vuelo, el 13 de diciembre de 1985, el X-29 se convirtió en el primer avión con ala en flecha invertida en superar Mach 1. Este fue uno de los programas con mejores resultados en la serie X, ayudando no sólo a comprender el comportamiento del ala en flecha invertida, sino también de materiales compuestos, y ayudó enormemente al desarrollo de la tecnología FBW.

X-29

Lo seis ordenadores hacían correcciones a la actuación del avión 40 veces por segundo. Esto era absolutamente necesario ya que el X-29 era aerodinámicamente inestable, para facilitar al máximo su maniobrabilidad. Los ingenieros afirmaban que si los ordenadores fallaban, el avión se habría hecho pedazos mucho antes de que el piloto pudiese eyectarse.

EL Junkers 287 y en HFB 320, precedieron al X-29 en el uso del ala en flecha invertida.

El X-29 no fue el primer avión con ala en flecha invertida en volar. Los alemanes ya pusieron un vuelo 40 años antes el Junkers Ju 287, un prototipo de bombardero a reacción con alas en flecha invertida. Y 20 años antes, también la compañía alemana Hamburger Flugzeugbau hacía volar el Hansa Jet HFB 320, un birreactor corporativo, del que se fabricaron una docena de ejemplares. Parte del fuselaje de este avión se fabricaba en España, por CASA. Pero el X-29 si fue el primero en estudiar el vuelo supersónico con un avión en esta configuración, y el programa que más información ha generado sobre la aerodinámica de este tipo de alas.
Grumman fabricó dos aviones idénticos, y para reducir costes, utilizó la parte delantera del fuselaje del Northrop F-5 y buena parte de los actuadores de superficies aerodinámicas y el tren de aterrizaje principal del General Dynamics F-16.

10160275076_89cef27291_o

El programa buscaba aprender cómo sacar ventajas de la inestabilidad inherente del avión y de sus alas en flecha invertida para desarrollar un avión de combate de altas prestaciones y gran maniobrabilidad. Sin embargo, dos elementos redujeron estas posibles ventajas, la adopción de la filosofía “Stealth” para los aviones de combate, y el desarrollo de motores con toberas de empuje vectorial, que permitían un incremento notable de la maniobrabilidad, sin la utilización de configuraciones exóticas, como el ala en flecha invertida.

C-2A Greyhound operando en el Charles de Gaulle

C-2A Greyhound operando en el Charles de Gaulle

El pasado 18 de noviembre se publicó en este blog una reseña sobre el primer vuelo del Grumman C-2A Greyhound, en la que se hablaba que la única operación fuera de la US Navy de este avión, se había realizado en el portaaviones francés Charles de Gaulle. (enlace en https://shapingupfutures.net/2019/11/18/el-grumman-c-2-greyhound-cumple-55-anos/)
Adjuntamos un video del apontaje y lanzamiento con catapulta desde el portaaviones francés.

Grumman C-2 Greyhound, chica para todo de la US Navy

Grumman C-2 Greyhound, chica para todo de la US Navy

va-c2-01-12

El 18 de noviembre de 1964 realizó su primer vuelo el Grumman C-2 Greyhound, un derivado del E-2 Hawkeye, cuya misión primaria es la de transporte de alta prioridad a los portaaviones (COD) o Carrier onboard delivery. El avión entró en servicio al año siguiente, con un total de 17 construidos. En 1984 se solicitaron 39 unidades nuevas, bajo la designación C-2A(R). Estos aviones reemplazaron a los de primera generación. En 2010 todos los aviones recibieron importantes mejoras en su aviónica y sus hélices pasaron de cuatro a ocho palas.

1280px-US_Navy_110722-N-BR887-022_Sailors_move_more_than_ten_thousand_pounds_of_mail_delivered_by_two_C-2A_Greyhound_aircraft_assigned_to_Carrier_Logistic

El avión está propulsado por dos Allison T56, lo que le permite cargar hasta 4,500 kilos de carga, pasajeros o ambos. La carga queda sujeta mediante un sistema de “jaula”, para resistir las aceleraciones de los catapultaje y aterrizajes en portaaviones. Cuenta con una rampa trasera, para facilitar la carga y descarga y sus alas se pliegan para ahorrar espacio en el hangar del portaaviones.

Interior view from the tail of a C-2A Greyhound assigned to Fleet Logistics Support Squadron 40 (VRC-40)

El avión está dotado con cuatro estabilizadores verticales. Esto evita un estabilizador de gran tamaño, que complicaría su entrada en los hangares de los buques a los que sirve.
El Greyhound ha estado siempre en servicio en la US Navy, a excepción de 16 días en los que dos C-2A del VCR-40 fueron arrendados a la marina francesa en apoyo a la intervención de la OTAN en Libia. Ambos aparatos desde el aeropuerto de Toulon-Hyeres, aportando suministro al portaaviones francés Charles de Gaulle que operaba en el Mediterráneo, frente a la costa de Libia. (Para ver video de apontaje y despegue en el Charles de Gaulle: https://shapingupfutures.net/2019/12/03/c-2a-greyhound-operando-en-el-charles-de-gaulle/)

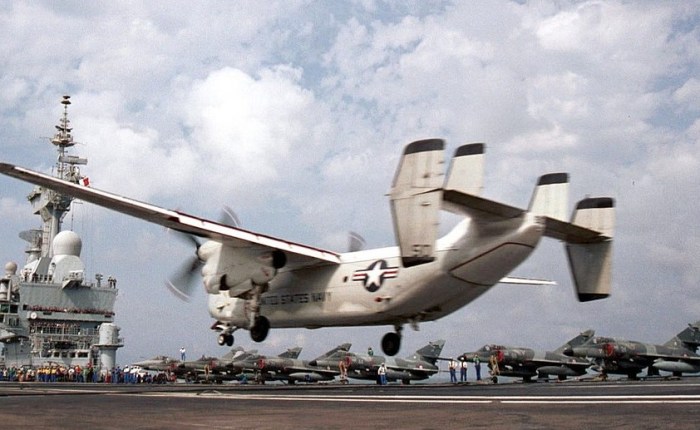

Greyhound on Charles de GAulle Operando desde el Charles de Gaulle.

El Greyhound comenzará a ser reemplazado por el CMV-22B, una versión especializada del Osprey, a partir del año próximo. La marina americana espera adquirir 44 unidades. Los C-2 permanecerán en servicio hasta, por lo menos, 2024.

ATLANTIC OCEAN (August 1, 2020) A C-2A Greyhound, attached to the “Greyhawks” of Airborne Command and Control Squadron (VAW) 120, prepares to land on the flight deck of the aircraft carrier USS Gerald R.Ford (CVN 78) during flight operations. Ford is underway in the Atlantic Ocean conducting carrier qualifications. (U.S. Navy photo by Mass Communication Specialist 2nd Class Ryan Seelbach)

Grumman Bearcat, el último caza con motor de pistón de la marina americana

Grumman Bearcat, el último caza con motor de pistón de la marina americana

Screen-Shot-2018-08-20-at-17.06.09

El 21 de Agosto de 1944, hace 76 años, volaba por primera vez el Grumman XF8F-1 Bearcat, el último caza con motor a pistón de la marina norteamericana. La historia comienza en la primavera de 1942, después de la batalla de Guadalcanal, cuando ingenieros de Grumman se reúnen con pilotos de la marina para saber, de primera mano, qué es lo que le pedían a sus aviones.

05 Bearcat 03
De las lecciones aprendidas en multitud de entrevistas con pilotos en combate, Grumman diseña a finales de 1943 un caza, más ligero que el Hellcat, con la misma potencia, y potenciando la capacidad de trepada, la velocidad y el radio de giro, y para ello sacrificando algunas cosas, como el alcance, que fue minimizado. La llegada de los kamikaze japoneses reforzó aún más esta visión.

tumblr_p1e3tlcHdY1s6qr4mo1_1280

De esta forma, solo nueve meses de comenzar su construcción, el primer Bearcat echaba a volar en manos de Robert Leicester, piloto de prueba jefe en Grumman. El motor, un Pratt & Whitney Wasp de 1700 CV a nivel del mar y hasta 2100 CV en potencia militar, daba un aspecto rechoncho al avión, y su fuselaje corto y gran hélice hacían que tuviese una posición un tanto encabritada en tierra.

F8F-1-Factory
El resultado: un avión un 20 por ciento más ligero que el Hellcat, 80 Km/h más rápido y con una capacidad de trepada muy superior. Como la operación en portaaviones requería una fuerza estructural muy alta, el peso se ahorró en el armamento, que fue reducido a 4 ametralladoras, y en el combustible. El Bearcat media 8,38 metro de fuselaje por 10,8 de envergadura de ala, que se reducían a 7,25 con las alas plegadas.

Grumman_F8F_Bearcat

El avión podía alcanzar una velocidad de 719 Km/h en altura, y tenía una capacidad de trepada de 22,86 metros por segundo, con lo que podía subir a 6.000 metros en 8,4 minutos, mejor que algunos de los reactores de la época. Su radio de combate era de 435 kilómetros, aunque su alcance en vuelo ferry, con tanque de combustible, llegaba a los 2.950 kilómetros.

swerf
Se produjeron un total de 1285 Bearcat, incluyendo dos modelos civiles. EL avión era de uno de los favoritos de los pilotos gracias a sus capacidades y facilidad de pilotaje. Fue la segunda montura de los Blue Angels, antes de disolverse brevemente para participar en la guerra de Corea.

f8f-bearcat-dien-bien-phu-ii
Operando en Dien-Bien-Phu

Los franceses recibieron 200 Bearcat, que utilizaron profusamente en sus campañas en Indochina en misiones de ataque a tierra. Aunque el avión no había sido diseñado para este papel, demostró su robustez al operar desde pequeños campos someramente preparados, y con poco mantenimiento. Los franceses perdieron 50 Bearcat en Indochina, ninguno en combate aéreo, en su mayor parte por fuego antiaéreo.

saigonlau Bearcat South Vietnam AF
En servicio con la fuerza aérea de Vietnam del Sur

En 1954 los franceses transfirieron 70 Bearcat supervivientes al gobierno de Vietnam del Sur, con los que constituyo un escuadrón, con 28 unidades.
Con sus capacidades, no es de extrañar que el Bearcat fuese uno de los aviones favoritos para las carreras de pilones que se celebran en Estados Unidos. El “Conquest I”, un Bearcat muy modificado, pilotado por Daryl Greenmayer, famoso piloto de carreras, logró en 1969 romper el record de velocidad que tenía desde 1939 un Messerschmitt 209. No contento con esto, con otro Bearcat modificado, el “Rare Bear”, consiguió, 20 años después el record absoluto de velocidad para aviones con motor a pistón, con 850,26 Km/h, y el de subida a 3.000 metros, con 91,9 segundos, en 1972. Este último record no había podido ser batido desde 1946.

rare Bear
Rare Bear, record de velocidad y trepada para aviones con motores a pistón.

La marca de máxima velocidad pertenece ahora aun North American P-51 Mustang, muy modificado, que consiguió alcanzar los 892,7 Km/h, prácticamente igual que un reactor.
